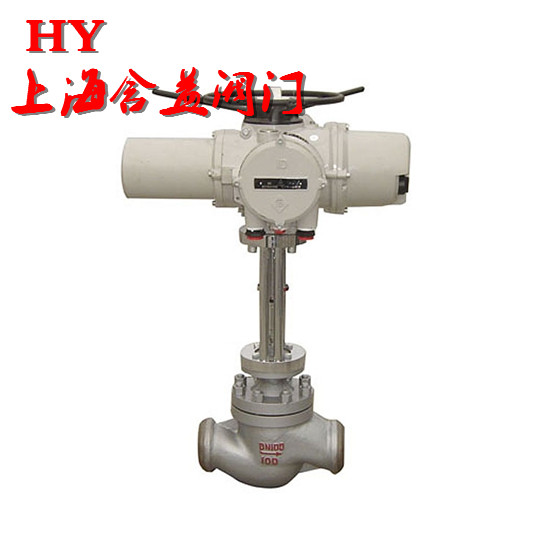

ZDLM電動精小型套筒調節閥接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油輕紡、制藥、造紙等工業部門的生產自動化控制。本系列產品公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由-40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏量較大的場合。
主要技術參數如下表：
|
公稱通徑DN （mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
10 |
12 |
15 |
20 |
||||||||||||||
|
額定流量 系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
額定行程L（mm |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
||||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||||
|
固有可調比R |
50：1 |
||||||||||||||||
|
允許 泄漏量 |
單座 |
硬密封：Ⅳ級、軟密封：Ⅵ級 |
|||||||||||||||
|
套筒 |
密封：Ⅱ級、軟密封：Ⅵ級 |
||||||||||||||||
|
工作溫度t（℃） |
-20～200、-40～250、-40～450、-60～450 |
||||||||||||||||
|
信號范圍（mA.DC) |
0～10、4～20 |
||||||||||||||||
|
電源電壓 |
220V、50Hz |
||||||||||||||||
|
作用方式 |
故障時：全關、全開、自鎖位 |
||||||||||||||||
