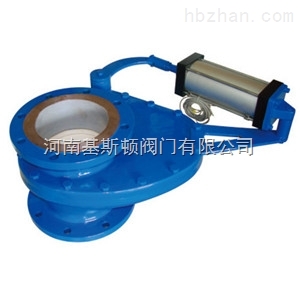

BZ643TC氣動陶瓷擺動式進料閥
產品簡介：
BZ643TC氣動陶瓷擺動式進料閥工作時，連桿受氣推力作用帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。可替代圓頂閥、吊中閥、翻轉閥、雙閘板閥門用作倉泵的進料閥。主要適用于火電廠干灰系統灰、渣出料的啟閉之用，也適用于礦山、石灰廠、水泥廠等有磨損、腐蝕的粉塵介質的進料啟閉。本閥門具有密封性能好、耐高溫、耐磨性強、啟閉靈活，無卡灰及積灰現象。
主要零部件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
下閥體 |
WCB |
6 |
上閥體 |
WCB |
|
2 |
托架 |
WCB |
7 |
閥軸 |
2Cr13 |
|
3 |
閥板 |
WCB+結構陶瓷 |
8 |
曲柄 |
WCB |
|
4 |
閥座 |
結構陶瓷 |
9 |
氣動裝置 |
成品件 |
|
5 |
墊片 |
高溫紙板 |
10 |
銷子 |
2Cr13 |
應用規范：
|
設計與制造 |
GB/T 12224 |
|
|
連接端尺寸 |
結構長度 |
廠商標準 |
|
法蘭尺寸 |
JB/T 79.1 |
|
|
檢驗與試驗 |
GB/T 9092 |
|
|
材料 |
碳鋼 |
GB/T 12229 |
|
不銹鋼 |
Gb/T 12230 |
|
|
標志 |
Gb/T 12220 |
|
|
供貨 |
Gb/T 12252 |
|
主要外形和連接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
b |
N-d |
|
50 |
1.0 |
220 |
160 |
125 |
100 |
15 |
8-Φ18 |
|
65 |
220 |
180 |
145 |
120 |
15 |
8-Φ18 |
|
|
80 |
230 |
200 |
160 |
135 |
16 |
8-Φ22 |
|
|
100 |
250 |
220 |
180 |
155 |
18 |
8-Φ22 |
|
|
125 |
310 |
250 |
210 |
185 |
20 |
8-Φ22 |
|
|
150 |
310 |
285 |
240 |
210 |
18 |
8-Φ22 |
|
|
200 |
310 |
340 |
295 |
265 |
22 |
12-Φ22 |
|
|
225 |
310 |
370 |
325 |
325 |
22 |
12-Φ22 |
|
|
250 |
330 |
405 |
350 |
320 |
26 |
8-Φ22 |
|
|
300 |
330 |
460 |
400 |
370 |
26 |
4-Φ18 |
|
|
350 |
310 |
520 |
470 |
265 |
30 |
4-Φ18 |
