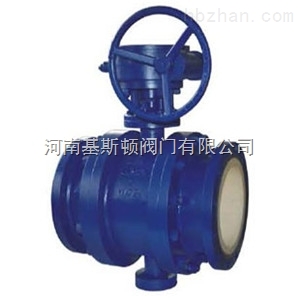

Q347TC蝸輪固定式陶瓷球閥
產品簡介：
Q347TC蝸輪固定式陶瓷球閥與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高 ( 洛氏硬度 HRC90)，僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。主要應用于電力、石油、化工、冶金、采礦、污水處理等工業領域，尤其是面對高磨損、強腐蝕、高溫、高壓等惡劣工況。
球體采用先進研磨設備及工藝制造，球圓度精度高、表面質量好、與閥座對研后，利用結構陶瓷的自滑潤性，具有很好的密封性能。徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。閥座、球體具有良好的耐磨性、使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。本閥為三片式結構,可按照GB、JIS、API等標準數據制造。
公司名稱：河南基斯頓閥門有限公司
聯 系 人：王經理
手機號碼：156-3906-6906
公司網址：http://www.hnjisidun.com/
主要零部件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
7 |
閥桿 |
2Cr13 |
|
2 |
中閥體 |
WCB |
8 |
填料 |
石墨 |
|
3 |
法蘭座 |
結構陶瓷 |
9 |
填料壓蓋 |
WCB |
|
4 |
閥座 |
結構陶瓷 |
10 |
支架 |
Q235 |
|
5 |
球體 |
結構陶瓷 |
11 |
蝸輪 |
成品件 |
|
6 |
中套 |
結構陶瓷 |
|
|
|
應用規范：
|
設計與制造 |
GB/T 12224 |
|
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
|
法蘭尺寸 |
GB/T 9113 |
|
|
檢驗與試驗 |
GB/T 9092 |
|
|
材料 |
碳鋼 |
GB/T 12229 |
|
不銹鋼 |
Gb/T 12230 |
|
|
標志 |
Gb/T 12220 |
|
|
供貨 |
Gb/T 12252 |
|
主要外形和連接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
n-d |
|
50 |
1.6 |
203 |
160 |
125 |
100 |
16 |
190 |
4-Φ18 |
|
65 |
220 |
180 |
145 |
118 |
18 |
220 |
4-Φ18 |
|
|
80 |
250 |
195 |
160 |
135 |
20 |
235 |
8-Φ18 |
|
|
100 |
280 |
215 |
180 |
155 |
20 |
255 |
8-Φ18 |
|
|
125 |
320 |
245 |
210 |
185 |
22 |
260 |
8-Φ18 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
310 |
8-Φ23 |
|
|
200 |
457 |
235 |
295 |
265 |
24 |
365 |
12-Φ23 |
|
|
250 |
533 |
405 |
355 |
320 |
26 |
430 |
12-Φ25 |
|
|
300 |
610 |
455 |
410 |
475 |
30 |
460 |
12-Φ25 |
河南基斯頓閥門有限公司主要生產銷售【Q347TC蝸輪固定式陶瓷球閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
