精心為您推薦【氣動耐磨陶瓷盤閥BZ643TC擺動式圓盤閥/氣動耐磨陶瓷旋轉出料閥/氣動陶瓷盤閥/氣動陶瓷旋轉圓盤閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢138-1727-3199選購！
產品簡介：

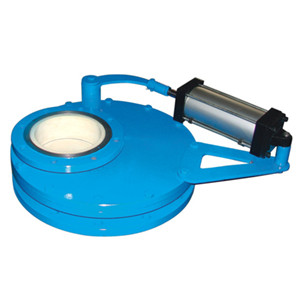

氣動耐磨陶瓷盤閥BZ643TC擺動式圓盤閥/氣動耐磨陶瓷旋轉出料閥/氣動陶瓷盤閥/氣動陶瓷旋轉圓盤閥具有獨特的結構和制造工藝，工作時執行器帶動連桿和驅動臂旋轉從而驅動圓盤閥瓣。整個圓盤閥瓣的密封表面在螺旋彈簧的作用下一直緊貼著密封座，彈簧可以讓閥瓣垂直運動，以補償閥體等部件的熱膨脹和收縮，也用于平衡管道壓力，防止小顆粒物質進入密封表面。閥門驅動臂作用力和密封座的摩擦力是閥瓣在密封表面自動旋轉，從而拋光密封表面和鏟掉表面堆積物。廣泛應用于硬顆粒、腐蝕性或結渣性介質、高溫高壓、動作頻繁等工況。
主要應用場所：電廠中的煤粉輸送、煤粉噴射、灰渣排放系統，污水、廢水處理系統等：造紙業中的紙張輸送、污水、廢水處理系統：化工行業中催化劑輸送系統：水泥制造業中的泥漿輸送系統等。
主要零部件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
中體 |
WCB |
5 |
托架 |
WCB |
|
2 |
法體 |
WCB |
6 |
閥體 |
WCB |
|
3 |
閥座 |
結構陶瓷 |
7 |
氣動裝置 |
成品件 |
|
4 |
閥板 |
WCB+結構陶瓷 |
8 |
支架 |
Q235 |
應用規范：
|
設計與制造 |
GB/T 12224 |
|
|
連接端尺寸 |
結構長度 |
廠商標準 |
|
法蘭尺寸 |
JB/T79.1 |
|
|
檢驗與試驗 Inspection and test |
GB/T 9092 |
|
|
材料 |
碳鋼 |
GB/T 12229 |
|
不銹鋼 |
Gb/T 12230 |
|
|
標志 Mark |
Gb/T 12220 |
|
|
供貨 Supply |
Gb/T 12252 |
|
主要外形和連接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
C |
n-d |
|
50 |
|
210 |
160 |
125 |
16 |
4-Φ18 |
|
65 |
210 |
180 |
145 |
18 |
4-Φ18 |
|
|
80 |
250 |
195 |
160 |
20 |
8-Φ18 |
|
|
100 |
250 |
215 |
180 |
20 |
8-Φ18 |
|
|
125 |
265 |
245 |
210 |
22 |
8-Φ18 |
|
|
150 |
285 |
280 |
240 |
24 |
8-Φ23 |
|
|
200 |
310 |
340 |
295 |
26 |
8-Φ23 |
|
|
250 |
350 |
405 |
350 |
30 |
12-Φ23 |
|
|
300 |
350 |
460 |
400 |
30 |
12-Φ23 |
上海喬邑閥門為您提供優質的【氣動耐磨陶瓷盤閥BZ643TC擺動式圓盤閥/氣動耐磨陶瓷旋轉出料閥/氣動陶瓷盤閥/氣動陶瓷旋轉圓盤閥】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系138-1727-3199！
