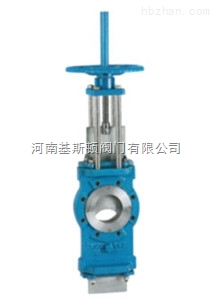

穿透式刀型閘閥SCZ73H穿透式插板閥/手動穿透式刀閘閥
產品簡介：
穿透式刀型閘閥SCZ73H穿透式插板閥/手動穿透式刀閘閥是閘板加長并在閘板上加工一個同等通徑的通孔，閘板緊貼閥座做啟閉運動不脫離。這樣在工作中更加平穩，密封性能更優越，并且介質不留閥腔內，成全流通狀態。適用于排渣、紙漿、泥漿、污水等管道的控制。廣泛應用于造紙、冶金、石化、電力、化纖、制藥、環保、食品等行業。
產品優點：
1、雙向密封，帶兩個閥座封圈，此閘板更長且底部伸出閥體，需要兩個密封填料裝置。
2、閘板形成一個孔狀通徑，其作用是，閘板開啟時，介質能全部流走，沒有滯留，閘板關閉時能全部密封。
3、在介質濃度較高條件下，也能保持閥座密封，由于沒有滯留區，閘板底部無介質堆積。
4、該產品適用于制糖，化學設備（干燥器、反應器）的裝卸和造紙廠的漿料出口處，用于回收混有大量雜質的舊紙張。
5、閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性閥，腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。
殼體試驗和密封試驗：
1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。
|
靜壓壽命實驗次數 |
金屬密封 |
DN≤150mm |
1200次 |
|
DN≥200-400mm |
1000次 |
||
|
Dn≤150mm |
800次 |
||
|
非金屬密封 |
Dn≤150mm |
1400次 |
|
|
DN≤200-400mm |
1200次 |
||
|
Dn≤450mm |
1000次 |
注：1、金屬密封指密封副材料是金屬-金屬
2、非金屬密封指密封副材料是金屬-非金屬或非金屬-非金屬。
零部件材料及性能規范：
|
閥門型號 |
SCZ73F-2.5 |
SCZ73H-6 |
SCZ73H-10 |
SCZ73F-16 |
|
|
工作壓力(MPa) |
0.25 |
0.6 |
1.0 |
1.6 |
|
|
適用介質 |
糖漿、紙漿、污水、灰、煤氣等 |
||||
|
適用溫度(℃) |
橡膠≤80，氟橡膠≤180，碳素鋼≤425，不銹鋼≤600,310S不銹鋼≤1100 |
||||
|
驅動方式 |
手動（手輪） |
||||
|
材料 |
閥體 |
WCB鑄鋼，304不銹鋼，316不銹鋼，310S不銹鋼 |
|||
|
閘板 |
不銹鋼 |
||||
|
閥體密封圈 |
合成橡膠或聚四氟乙烯 |
||||
|
閥桿 |
鉻不銹鋼 |
||||
|
支架 |
碳素鋼 |
||||
|
填料 |
聚四氟乙烯 |
||||
注：橡膠牌號取決于介質性質和使用溫度；閘板材質牌號取決于介質性質。
主要連接尺寸：
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
48 |
160 |
125 |
100 |
335 |
4-M16 |
180 |
1.6 |
50 |
48 |
160 |
125 |
99 |
335 |
4-M16 |
180 |
|
65 |
48 |
180 |
145 |
120 |
363 |
4-M16 |
180 |
65 |
48 |
185 |
145 |
120 |
363 |
4-M16 |
180 |
||
|
80 |
50 |
195 |
160 |
135 |
395 |
4-M16 |
220 |
80 |
50 |
200 |
160 |
135 |
395 |
8-M16 |
220 |
||
|
100 |
50 |
215 |
180 |
155 |
465 |
8-M16 |
220 |
100 |
50 |
220 |
180 |
155 |
465 |
8-M16 |
220 |
||
|
125 |
57 |
245 |
210 |
185 |
530 |
8-M16 |
230 |
125 |
57 |
250 |
210 |
185 |
530 |
8-M16 |
230 |
||
|
150 |
57 |
280 |
240 |
210 |
630 |
8-M20 |
280 |
150 |
57 |
285 |
240 |
210 |
630 |
8-M20 |
280 |
||
|
200 |
70 |
335 |
295 |
265 |
750 |
8-M20 |
360 |
200 |
70 |
340 |
295 |
265 |
750 |
12-M20 |
360 |
||
|
250 |
70 |
390 |
350 |
320 |
900 |
12-M20 |
360 |
250 |
70 |
405 |
355 |
310 |
900 |
12-M22 |
360 |
||
|
300 |
76 |
440 |
400 |
368 |
1125 |
12-M20 |
400 |
300 |
76 |
460 |
410 |
375 |
1125 |
12-M22 |
400 |
||
|
350 |
76 |
500 |
460 |
428 |
1260 |
16-M20 |
400 |
350 |
76 |
520 |
470 |
435 |
1260 |
16-M22 |
400 |
||
|
400 |
89 |
565 |
515 |
482 |
1450 |
16-M22 |
400 |
400 |
89 |
580 |
525 |
485 |
1450 |
16-M27 |
400 |
||
|
450 |
89 |
615 |
565 |
532 |
1600 |
20-M22 |
530 |
450 |
89 |
640 |
585 |
545 |
1600 |
20-M27 |
530 |
||
|
500 |
114 |
670 |
620 |
585 |
1820 |
20-M22 |
530 |
500 |
114 |
715 |
650 |
609 |
1820 |
20-M30 |
530 |
||
|
600 |
114 |
780 |
725 |
685 |
2300 |
20-M27 |
600 |
600 |
114 |
840 |
770 |
720 |
2300 |
20-M36 |
600 |
||
|
700 |
130 |
895 |
840 |
800 |
2600 |
24-M27 |
600 |
700 |
130 |
910 |
840 |
788 |
2600 |
24-M36 |
600 |
||
|
800 |
130 |
1010 |
950 |
898 |
3000 |
24-M30 |
680 |
800 |
130 |
1025 |
950 |
898 |
3000 |
24-M36 |
680 |
||
|
900 |
140 |
1110 |
1050 |
1005 |
3400 |
28-M30 |
680 |
900 |
140 |
1125 |
1050 |
998 |
3400 |
28-M36 |
680 |
||
|
1000 |
216 |
1220 |
1160 |
1115 |
3800 |
28-M30 |
700 |
1000 |
216 |
1255 |
1170 |
1110 |
3800 |
28-M42 |
700 |
||
|
1200 |
254 |
1450 |
1380 |
1325 |
4300 |
32-M36 |
800 |
1200 |
254 |
1485 |
1390 |
1325 |
4300 |
32-M48 |
800 |
SCZ73H-10C.P.R系列穿透式刀型閘閥
型 號 編 制 說 明：
特種閥門代號：SC表示穿透式；
閥門類型代號：Z表示閘閥；
驅動形式代號：6表示氣動；9表示電動；2表示電液動；5表示傘齒輪；7表示液動；
連接形式代號：7表示對夾式；
結構形式代號：3表示單閘板；
密封材料代號：H表示Cr13(硬密封)；F表示PTFE四氟(軟密封)；X表示橡膠(軟密封)；
Y表示硬質合金(硬密封)；W表示不銹鋼(硬密封)；
工作壓力代號：6、10、16表示其數值是以MPa為單位的公稱壓力值的10倍；
閥體材料代號：C表示W(wǎng)CB鑄鋼；P表示304不銹鋼；R表示316不銹鋼；NR表示310S不銹鋼；
|
暗桿刀型閘閥 |
SCZ73H-6C SCZ73H-10C SCZ73H-16C |
SCZ73W-6P SCZ73W-10P SCZ73W-16P |
SCZ73W-6R SCZ73W-10R SCZ73W-16R |
|
|
SCZ73X-6C SCZ73X-10C SCZ73X-16C |
SCZ73X-6P SCZ73X-10P SCZ73X-16P |
SCZ73X-6R SCZ73X-10R SCZ73X-16R |
||
|
SCZ73F-6P SCZ73F-10P SCZ73F-16P |
SCZ73F-6P SCZ73F-10P SCZ73F-16P |
SCZ73F-6R SCZ73F-10R SCZ73F-16R |
||
|
適用介質 |
糖漿、紙漿、污水、煤漿、礦渣、爐渣、料倉出口、灰、渣水混合物。 |
|||
|
適用溫度 |
≤425℃ |
≤550℃ |
≤600℃ |
|
|
材料 |
名稱 |
閥體（WCB) |
閥體（CF8) |
閥體（CF8M） |
|
閥體 |
WCB鑄鋼 |
304不銹鋼 |
316不銹鋼 |
|
|
閥座 |
20Cr13 |
304 |
316 |
|
|
O型圈 |
橡膠/四氟 |
橡膠/四氟 |
橡膠/四氟 |
|
|
閥桿 |
2Cr13 |
304 |
316 |
|
|
填料 |
PTFE |
PTFE |
PTFE |
|
|
螺母 |
15 |
304 |
304 |
|
|
支架 |
Q235 |
304 |
316 |
|
|
手輪 |
球墨鑄鐵 |
球墨鑄鐵 |
球墨鑄鐵 |
|
