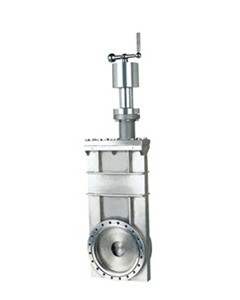

超高真空插板閥CC-A
產品簡介：
超高真空插板閥CC-A是通過手柄以螺桿傳動推動鋼球架運動，撐開閥板關閉，又靠彈簧力收攏閥板，打開后再退出的真空閥門。閥門適用于超高真空系統中接通或截止氣流之用。高真空系統中接通或截止氣流之用。
CC-A型系列超高真空插板閥適用的工作介質為潔凈的空氣和非腐蝕性氣體。
主要技術性能：
|
適用范圍(Pa) |
105～1.3x10-7 |
|
閥門漏率(Pa.L/S) |
DN≤200為≤1.3x10-7 |
|
閥門烘烤溫度（℃） |
≤150(除傳動裝置外) |
|
開閥時閥板兩側壓力差(Pa) |
≤2.7x103 |
|
閥板密封件 |
氟橡膠 |
|
軸封處密封件 |
不銹鋼波紋管 |
主要外形連接尺寸：
|
型號 |
通徑(DN) |
ΦD |
ΦD0 |
ΦD1 |
ΦD2 |
ΦD3 |
H |
A |
n-d |
L |
L1 |
B |
法蘭標準 |
|
CC-50A |
50 |
89 |
72.4 |
61.6 |
55.6 |
/ |
60 |
91 |
8-M8 |
493 |
165 |
80 |
GB/T6071 |
|
CC-63A |
63 |
114 |
92.1 |
82.6 |
76.6 |
/ |
65 |
105 |
8-M8 |
547 |
190 |
80 |
|
|
CC-80A |
80 |
130 |
110 |
99 |
93 |
/ |
65 |
130 |
16-M8 |
607 |
225 |
80 |
|
|
CC-100A |
100 |
152 |
130.2 |
120.7 |
114.7 |
/ |
70 |
152 |
16-M8 |
660 |
267 |
100 |
|
|
CC-150A |
150 |
202 |
181 |
171.5 |
165.5 |
/ |
70 |
202 |
20-M8 |
784 |
350 |
100 |
|
|
CC-200A |
200 |
254 |
231.8 |
222.3 |
216.6 |
/ |
80 |
251 |
24-M8 |
882 |
426 |
100 |
|
|
CC-250A |
250 |
314 |
288 |
308 |
275 |
271 |
85 |
300 |
24-M10 |
1146 |
570 |
130 |
JB5278 |
|
CC-300A |
300 |
365 |
338 |
353 |
323 |
318 |
90 |
352 |
32-M10 |
1206 |
613 |
130 |
/ |
