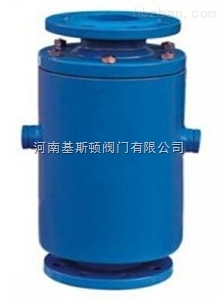

防爆波閥FA49H
產品簡介：
防爆波閥FA49H是一種既能消除沖擊波又能阻擋水錘沖擊波的安全閥，它是由多組安全閥構成的產物，它起到的功能是單一安全閥無法達到的。該產品安裝于給水管道的頭部和人防往外輸送介質的出口處，以擋波和消波的方式相結合，防止沖擊波進入系統設施工程的內部，從而達到消除具有破壞性的沖擊波，起到保護系統設施正常運轉和安全防護的目的。在正常狀態下閥門處于常開狀況，系統介質正常暢通，當沖擊波傳入該閥時，主閥活門受到?jīng)_擊，克服了彈簧的強力，迅速關閉將沖擊波擋在外端，而已進入的沖擊波在消波閥的作用下，引入消波室，化解了沖擊波的破壞力，通過阻擋和化解從而達到了保護的意義。
用途：
該新產品主要用于人防系統往外輸送介質管網的頭部，用以防止系統設施外端的沖擊波進入，保護設施和人員的安全。
工作原理：
防爆波閥平時在正常使用的工作壓力條件下，彈簧支撐的閥板處于開啟位置，可使管道內的介質正常通過，戰時通過甭站貯水池或破裂的管道，當有沖擊波傳入防爆波閥時，閥板前的壓力突然增加，閥板前后形成強烈的壓差。在高壓室的作用下，彈簧被壓縮，閥板迅速到達關閉位置，把沖擊波阻擋在閥板之外，化解了沖擊波的破壞力。通過阻擋和化解起到保護和安全的作用。沖擊波過后，閥板仍處于開啟位置，管道恢復到正常的工作狀態。
性能特點：
防爆波閥門安裝于人防工程給水管道的頭部和人防工程往外輸送介質的出口處，以擋波和消防的方式相結合，防止沖擊波沿著管道進入系統設施工程的內部，從而達消除具有破壞性的沖擊波，起到保護系統設施正常運轉和安全防護的目的。防爆波閥門是一種既能消除沖擊又能阻擋沖擊波的安全閥門。它是由多組安全閥構成，其所起到的作用是單一安全閥無法達到的。
技術參數：
|
公稱壓力 |
1.0MPa |
1.6MPa |
|
工作壓力 |
0.2-0.6MPa |
0.4-0.8MPa |
|
閥體使用壓力 |
1.5MPa |
2.4MPa |
|
強度試驗壓力 |
2.5MPa |
3.6MPa |
|
適用介質 |
清水、油品 |
清水、油品 |
|
合用溫度 |
0-80ºC |
0-80ºC |
|
消波效率 |
90% |
90% |
部件名稱及部分材質：
|
零件名稱 |
閥體/閥蓋 |
活塞 |
密封圈 |
|
材質屬性 |
球墨鑄鐵/碳鋼/不銹鋼 |
鑄銅/不銹鋼 |
丁腈橡膠 |
外形尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
390 |
440 |
440 |
500 |
520 |
535 |
600 |
|
D |
160 |
160 |
160 |
220 |
270 |
270 |
375 |
使用說明：
①A49H型防爆波安全閥都應垂直安裝；
②A49H型防爆波安全閥出口處應無阻力，避免產生受壓現象；
③A49H型防爆波安全閥在安裝前應專門測試，并檢查其密封性；
安裝示意圖：
