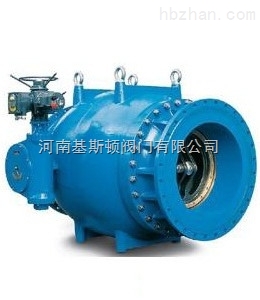

HS941X電動活塞式調流調壓閥LT942X

產品簡介：

HS941X電動活塞式調流調壓閥LT942X是根據流體力學特性而開發出來的調速調壓型閥門。已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節閥不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。

用途：

主要用在水廠、電廠、引水工程等介質為水的管網系統，起調節管道介質流量、流態以及調節管網壓力的作用。電動調流調壓閥特點該閥zui優于傳統流量調節閥的特點就在于它的結構設計和材料選用使其不怕污水堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度范圍也可以進行調整。該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。該閥的控制系統可采用集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。如控制程度及精度要求不是很高，該閥的控制可以采用手動或普通電動形式。可以臥式安裝，也可以立式安裝。

公司名稱：河南基斯頓閥門有限公司

聯系人：王經理　

手機號碼：156-3906-6906　

公司網址：http://www.hnjisidun.com/

產品結構特征

電動活塞式調流調壓閥由前閥體、后閥體、閥桿、導流器和套筒等主要部件組成。采用不銹鋼制造的導流器固定在后閥體中腔，在其表面均勻的分布有噴流孔；套筒在活套在導流器上并與閥桿連接，通過外控部件控制套筒的位置，以調節閥門過流面積。外控部件可按照工況需求采用手動、電動、氣動和液動等多種形式。

1、閥體

閥體包括前閥體和后閥體，在后閥體內設有軸向對稱的流道。

2、導流器

導流器是多功能活塞閥的關鍵部件，壁面上有許多腰型槽，所有腰型槽根據工況與介質情況，按一定的組合規律布置。

工作原理

電動活塞式調流調壓閥-于導流器上，通過導流器導引。水流從導流器外流入，經過導流器上的噴流孔形成多束水流，在閥體中腔產出碰撞，達到消能的效果；節流發生在活塞邊緣與導流器的孔口之間，由于孔內水流速度很高，所以導流器選用的材質高度耐磨與抗腐蝕；同時因為碰撞發生的閥體流道中腔，有效降低了氣蝕和沖刷對閥體的影響，提高閥門使用壽命。主密封圈位于導流器的zui前端，活塞在全行程上被導引，當被推動穿過主密封圈至全關位置時，閥門前后的差壓強迫主密封圈緊貼套筒外壁實現截斷。活塞通過連桿的引導在導流器內前后運動，閥桿借助曲柄與連桿傳動，當執行機構驅動閥桿順時針轉動時，活塞向后移動，開啟閥門；當執行機構驅動閥桿逆時針轉動時，活塞向前移動，關閉閥門。

主要技術特點：

軸向對稱流道：閥體采用了軸向對稱流道，完全避免了不必要的流向改變，使噪音和紊流趨勢明顯降低。

壓力平衡：由于多功能錐形閥采用壓力平衡套筒，使得操作套筒的軸向力與閥門兩端的壓差無關，因此使用較小的執行機構就能達到快動的目的。

調節效果好：近乎數字式控制，通過改變過流孔的數量實現流道面積的變化，具有良好的線性調節特性。

電動型多功能活塞閥

電動執行器采用智能型，具有行程保護、力矩保護、缺相報警等多項功能。

性能規范：

公稱壓力(MPa)	公稱通徑(mm)	試驗壓力(MPa)		適用介質	適用溫度
公稱壓力(MPa)	公稱通徑(mm)	殼體	密封	適用介質	適用溫度
0.25	400～2000	0.375	0.275	水、熱水等	≤100℃
0.6	200～1600	0.9	0.66
1.0	200～1600	1.5	1.1
1.6	200～1200	2.4	1.76

執行標準：

壓力試驗	法蘭連接尺寸
GB/T13927	GB4216.2～4216.5、GB/T17241.6

主要零件材料：

材料	零件名稱
HT200、HT250、QT450-10	閥體、端蓋、連桿架、法蘭管、曲柄
2Cr13、1Cr18Ni9Ti	閥桿、銷軸、活塞
1Cr18Ni9Ti	閥體密封圈
NBR	活塞密封圈
QT450-10	連桿
ZCuAI10Fe3、ZCuZn38Mn2Pb2	軸承
NBR	填料

HS941X電動活塞式調流調壓閥

主要連接尺寸：

PN	DN	L	L1	L2	H	H1	Do	A	B
0.25	400	800	715	308	980	335	250	345	390
	450	900	749	347	1100	400	250	410	440
	500	1000	792	383	1180	450	300	460	500
	600	1200	847	458	1250	500	300	510	600
	700	1400	920	528	1390	600	300	580	700
	800	1600	980	599	1530	700	360	680	800
	900	1800	1030	674	1650	800	360	790	900
	1000	2000	1105	744	1800	900	400	860	1000
	1200	2400	1375	852	2010	1000	400	950	1130
	1400	2800	1380	1031	2230	1250	400	1250	1380
	1600	3200	1490	1183	2480	1450	400	1500	1600
	1800	3600	1780	1325	2720	1650	400	1750	1750
	2000	4000	1910	1476	2930	1850	400	2000	1950
0.6	200	400	600	162	820	175	200	150	180
	250	500	625	198	830	185	200	200	240
	300	600	650	233	880	235	200	250	280
	350	700	690	273	930	285	250	300	330
	400	800	715	308	980	335	250	345	390
	450	900	749	347	1100	400	300	410	440
	500	1000	792	383	1180	450	300	460	500
	600	1200	847	458	1250	500	300	510	600
	700	1400	920	528	1390	600	360	580	700
	800	1600	980	599	1530	700	360	680	800
	900	1800	1030	674	1650	800	400	790	900
	1000	2000	1105	744	1800	900	400	860	1000
	1200	2400	1250	890	2010	1050	400	950	1200
	1400	2800	1380	1031	2230	1250	400	1250	1400
	1600	3200	1490	1183	2480	1450	400	1500	1600
1.0	200	400	600	162	820	175	200	150	200
	250	500	625	198	830	185	200	200	250
	300	600	650	233	880	235	250	250	300
	350	700	690	273	930	285	250	300	350
	400	800	715	308	980	335	300	345	400
	450	900	749	347	1100	400	300	410	450
	500	1000	792	383	1180	450	300	460	500
	600	1200	847	458	1250	500	360	510	600
	700	1400	920	528	1390	600	360	580	700
	800	1600	980	599	1530	700	400	680	800
	900	1800	1030	674	1650	800	400	790	900
	1000	2000	1105	744	1800	900	400	860	1000
	1200	2400	1250	890	2010	1050	400	950	1200
	1400	2800	1380	1031	2230	1250	400	1250	1400
	1600	3200	1490	1183	2480	1450	400	1500	1600
1.6	200	400	625	162	820	175	250	150	200
	250	500	650	198	880	185	250	200	250
	300	600	690	233	930	235	300	250	300
	350	700	715	273	980	285	300	300	350
	400	800	749	308	1100	335	300	345	400
	450	900	792	347	1180	400	360	410	450
	500	1000	847	383	1250	450	360	460	500
	600	1200	920	458	1390	500	400	510	600
	700	1400	980	528	1530	600	400	580	700
	800	1600	1030	599	1650	700	400	680	800
	900	1800	1105	674	1800	800	400	790	900
	1000	2000	1250	744	2010	900	400	860	1000
	1200	2400	1380	890	2210	1050	400	950	1200

河南基斯頓閥門有限公司主要生產銷售【HS941X電動活塞式調流調壓閥LT942X】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
