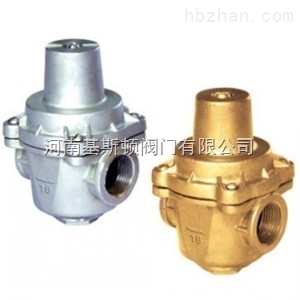

支管式減壓閥YZ11X
產品簡介：
支管式減壓閥YZ11X主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。支管式減壓閥可代替分區調頻變速水泵，在消防給水系統中可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。
特點：
1、采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。
2、耐臟防水垢，不需過濾器，不需旁通管，配管極其簡單，能節省大量空間和配管成本。
3、出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8％。
4、極佳的水力特性，壓力損失小，減壓比可達10：1以上。
5、可滿足多種減壓要求，特別適用于支管減壓系統。
工作原理：
出口壓力作用在隔膜底面和閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量僅為入口壓力變化量的8％）：當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。
可能的故障原因：
1、霜凍損壞，在寒冷地區應注意保溫。
2、水流方向裝錯，減壓閥變成止回閥，出口壓力為0。
3、彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。
4、旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠一l生和耐久性，建議不安裝旁通為宜。
性能參數：
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa) |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
zui高進口壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.05-0.55 |
0.05-0.8 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
|
|
滲漏量 |
0 |
|
|
工作溫度 |
0℃-80℃ |
|
流量系數(Cv)：
|
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
|
Cv |
1 |
2 |
3 |
5 |
8 |
14 |
零部件材料：
|
零件名稱 |
零件材料 |
|
閥體 |
銅合金 |
|
閥蓋 |
銅合金 |
|
閥瓣 |
銅合金 |
|
O型圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
|
調節螺栓 |
2Cr13 |
連接尺寸：
|
DN |
G |
L |
H |
H |
|
|
P2*≤0.55MPa |
P2*≤0.8MPa |
||||
|
15(1/2") |
G1/2" |
65 |
75 |
90 |
35 |
|
20(3/4") |
G3-4" |
75 |
85 |
100 |
35 |
|
25(1") |
G1" |
90 |
3 |
115 |
46 |
|
32(1-1/4") |
G1-1/4" |
105 |
130 |
150 |
55 |
|
40(1-1/2") |
G1-1/2" |
120 |
155 |
175 |
65 |
|
50(2") |
G2" |
140 |
175 |
195 |
75 |
河南基斯頓閥門有限公司主要生產銷售【支管式減壓閥YZ11X】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
