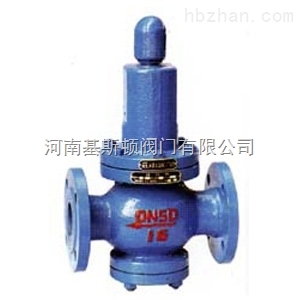

Y42X薄膜式減壓閥
產品簡介：
Y42X薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。主要用在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
主要技術參數：
|
公稱壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
zui高進口壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口壓力范圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
|
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
|
滲漏量 |
0 |
||
|
工作溫度 |
0℃-80℃ |
||
主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
缸套 |
2Cr13/25(鍍硬鉻) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
流量系數Cv：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
主要外形尺寸：
|
型號 |
公稱壓力PN(Mpa) |
公稱通徑 |
尺 寸 (mm) |
|||||||
|
L |
H1 |
H2 |
H |
D1 |
D2 |
Z-фd |
Kg |
|||
|
Y42X-16 |
1.6 |
20 |
160 |
89 |
220 |
105 |
75 |
55 |
4-14 |
11 |
|
25 |
180 |
101 |
335 |
115 |
85 |
65 |
4-14 |
13.5 |
||
|
32 |
200 |
107 |
345 |
135 |
100 |
78 |
4-18 |
17 |
||
|
40 |
220 |
113 |
370 |
145 |
110 |
85 |
4-18 |
20.5 |
||
|
50 |
250 |
120 |
370 |
160 |
125 |
100 |
4-18 |
23 |
||
|
65 |
280 |
125 |
370 |
180 |
145 |
120 |
4-18 |
26 |
||
|
80 |
310 |
140 |
460 |
195 |
160 |
135 |
8-18 |
38.5 |
||
|
100 |
350 |
150 |
520 |
215 |
180 |
155 |
8-18 |
40.5 |
||
|
125 |
400 |
190 |
560 |
245 |
210 |
185 |
8-18 |
56 |
||
|
150 |
450 |
205 |
580 |
280 |
240 |
210 |
8-22 |
90 |
||
|
200 |
550 |
220 |
630 |
335 |
295 |
265 |
12-22 |
106 |
||
|
250 |
600 |
270 |
750 |
405 |
355 |
320 |
12-25 |
145 |
||
|
300 |
800 |
310 |
780 |
460 |
410 |
375 |
12-25 |
330 |
||
|
350 |
850 |
390 |
850 |
520 |
470 |
435 |
16-25 |
505 |
||
|
400 |
900 |
420 |
925 |
580 |
525 |
480 |
16-30 |
|
||
|
Y42X-25 |
2.5 |
20 |
160 |
89 |
220 |
105 |
75 |
55 |
4-14 |
12 |
|
25 |
180 |
101 |
335 |
115 |
85 |
65 |
4-14 |
15 |
||
|
32 |
200 |
107 |
345 |
135 |
100 |
78 |
4-18 |
18.5 |
||
|
40 |
220 |
113 |
370 |
145 |
110 |
85 |
4-18 |
22 |
||
|
50 |
250 |
120 |
370 |
160 |
125 |
100 |
4-18 |
25 |
||
|
65 |
280 |
125 |
370 |
180 |
145 |
120 |
4-18 |
28 |
||
|
80 |
310 |
140 |
460 |
195 |
160 |
135 |
8-18 |
41 |
||
|
100 |
350 |
150 |
520 |
230 |
190 |
160 |
8-23 |
60 |
||
|
125 |
400 |
200 |
560 |
270 |
220 |
185 |
8-25 |
97 |
||
|
150 |
450 |
210 |
580 |
300 |
250 |
218 |
8-28 |
114 |
||
|
200 |
550 |
245 |
630 |
360 |
310 |
278 |
12-25 |
153 |
||
