精心為您推薦【氣動軟密封法蘭蝶閥D641X】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

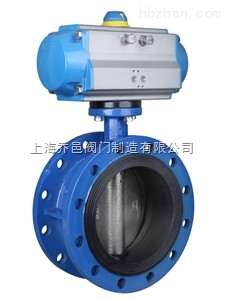

氣動軟密封法蘭蝶閥D641X是由氣動執行器和軟密封法蘭蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。性能可靠、配套簡單、流通能力大，適用于適用于溫度≤80～150℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
產品特點：
1、氣動法蘭蝶閥雙向密封性能優良，扭矩值小。
2、流量特性趨于直線，調節性能好。
3、法蘭連接安裝便捷，立式、臥式安裝均可。
4、密封副材料的多樣性，可供用戶選擇。
5、氣動法蘭蝶閥可用于管端作放空閥用，性能可靠。
6、閥座密封圈與閥體有機地結合為一體，使閥門具有較長的使用壽命。
執行機構：
采用新型系列ATD氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
技術參數和性能：
| GTD/ATD氣動執行器技術參數 | 氣動法蘭蝶閥閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN50～500mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0、1.6MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 球墨鑄鐵、 碳鋼、不銹鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | EPDM、NBR、耐磨橡膠 | |
| 動作范圍 | 0～90°±5° | 結構形式 | 中線型 、無銷型 |
| 接口螺紋 | GTD40～GTD83 G1/8″ | 溫度 | EPDM≤80℃；NBR≤68℃ |
| GTD110～GTD350/ATD52～270 G1/4″ | 適用介質 | 水、空氣、天然氣 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 用途廣、整體造價低、流量大、流阻小 |
外形尺寸：
| 公稱通徑DN | A | B | C | D | E | 執行器型號 |
| 壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | （僅供參考） |
| 50 | 140 | 238 | 83 | 60 | 108 | ATD-52 |
| 65 | 140 | 248 | 93 | 60 | 112 | ATD-63 |
| 80 | 171 | 273 | 100 | 63 | 114 | ATD-75 |
| 100 | 186 | 293 | 114 | 65 | 127 | ATD-83 |
| 125 | 207 | 308 | 125 | 65 | 140 | ATD-92 |
| 150 | 254 | 360 | 143 | 90 | 140 | ATD-105 |
| 200 | 296 | 400 | 170 | 103 | 152 | ATD-125 |
| 250 | 296 | 430 | 198 | 103 | 165 | ATD-140 |
| 300 | 384 | 523 | 223 | 118 | 178 | ATD-160 |
| 350 | 501 | 582 | 312 | 128 | 190 | ATD-190 |
| 400 | 533 | 700 | 330 | 135 | 216 | ATD-210 |
| 450 | 589 | 769 | 363 | 159 | 222 | ATD-240 |
| 500 | 638 | 880 | 390 | 196 | 229 | ATD-270 |
上海喬邑閥門為您提供優質的【氣動軟密封法蘭蝶閥D641X】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
