產品簡介：

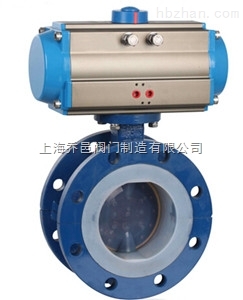

D641F46氣動襯氟法蘭蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合如氫氟酸、磷、酸、Cl2、強堿，王水等具有強腐蝕的介質。
特點：
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
標準：
設 計 標 準：GB/T12238-1989；lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998：IS0 7005-2或BSEN 1092-2002
結 構 長 度 : GB/T1 2221-1989：lS0 5752-1988或BS EN558-1
壓 力 試 驗：GB/T13927-1 992；JB/T9092-1999；lS0 5028-1993或BS 6755-l-1986
主要技術參數：
| 公稱通徑 | DNmm | 50～2000 | ||
| 公稱壓力 | PNMPa | 0.6 | 1.O | 1.6 |
| 試驗壓力PsMPa | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | O.66 | 1.1 | 1.76 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||
| 驅動形式 | 手動、蝸輪傳動、氣傳動、電傳動 | |||
主要零件的材料：
| 零件名稱 | 材料 |
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟乙烯 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | 0型圈、柔性石墨 |
PN0.6MPa外形鏈接尺寸：
| 公稱通徑 | 主要外形鏈接尺寸 | |||||||
| DN | L | D | D1 | D2 | f | b | z-d | |
| DN | inch | 法蘭式 | PN0.6MPa | |||||
| 40 | 11/2 | 106 | 33 | 130 | 100 | 80 | 3 | 14 |
| 50 | 2 | 108 | 43 | 140 | 110 | 90 | 3 | 14 |
| 65 | 21/2 | 112 | 46 | 160 | 130 | 110 | 3 | 14 |
| 80 | 3 | 114 | 46 | 190 | 150 | 125 | 3 | 16 |
| 100 | 4 | 127 | 52 | 210 | 170 | 145 | 3 | 16 |
| 125 | 5 | 140 | 56 | 240 | 200 | 175 | 3 | 18 |
| 150 | 6 | 140 | 56 | 265 | 225 | 200 | 3 | 18 |
| 200 | 8 | 152 | 60 | 320 | 280 | 255 | 3 | 20 |
| 250 | 10 | 165 | 68 | 375 | 335 | 310 | 4 | 22 |
| 300 | 12 | 178 | 78 | 440 | 395 | 363 | 4 | 22 |
| 350 | 14 | 190 | 78 | 490 | 445 | 413 | 4 | 22 |
| 400 | 16 | 216 | 102 | 540 | 495 | 463 | 4 | 22 |
| 450 | 18 | 222 | 114 | 595 | 550 | 518 | 4 | 22 |
| 500 | 20 | 229 | 127 | 654 | 600 | 568 | 4 | 24 |
| 600 | 24 | 267 | 154 | 755 | 705 | 667 | 5 | 30 |
| 700 | 28 | 292 | 165 | 860 | 810 | 772 | 5 | 24 |
| 800 | 32 | 318 | 190 | 975 | 920 | 878 | 5 | 24 |
| 900 | 36 | 330 | 203 | 1075 | 1020 | 980 | 5 | 26 |
| 1000 | 40 | 410 | 216 | 1175 | 1120 | 1080 | 5 | 26 |
| 1200 | 48 | 470 | 254 | 1405 | 1340 | 12953 | 5 | 28 |
PN1.0MPa外形鏈接尺寸：
| 公稱通徑 | 主要外形鏈接尺寸 | |||||||
| DN | L | D | D1 | D2 | f | b | z-d | |
| DN | inch | 法蘭式 | PN1.0MPa | |||||
| 40 | 11/2 | 106 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 108 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 21/2 | 112 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 114 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 127 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 140 | 250 | 210 | 185 | 3 | 22 | 8-18 |
| 150 | 6 | 140 | 285 | 240 | 210 | 3 | 22 | 8-22 |
| 200 | 8 | 152 | 340 | 295 | 265 | 3 | 24 | 8-22 |
| 250 | 10 | 165 | 395 | 350 | 320 | 4 | 26 | 12-22 |
| 300 | 12 | 178 | 445 | 400 | 370 | 4 | 26 | 12-22 |
| 350 | 14 | 190 | 505 | 460 | 430 | 4 | 26 | 16-22 |
| 400 | 16 | 216 | 565 | 515 | 480 | 4 | 26 | 16-26 |
| 450 | 18 | 222 | 615 | 565 | 530 | 4 | 28 | 20-26 |
| 500 | 20 | 229 | 670 | 620 | 580 | 4 | 28 | 20-26 |
| 600 | 24 | 267 | 780 | 725 | 680 | 5 | 34 | 20-30 |
| 700 | 28 | 292 | 895 | 840 | 795 | 5 | 34 | 24-30 |
| 800 | 32 | 318 | 1015 | 950 | 900 | 5 | 36 | 24-33 |
| 900 | 36 | 330 | 1115 | 1050 | 1000 | 5 | 38 | 28-33 |
| 1000 | 40 | 410 | 1230 | 1160 | 1115 | 5 | 38 | 28-36 |
| 1200 | 48 | 470 | 1455 | 1380 | 1330 | 5 | 44 | 32-39 |
PN1.6MPa外形鏈接尺寸：
| 公稱通徑 | 主要外形鏈接尺寸 | |||||||
| DN | L | D | D1 | D2 | f | b | z-d | |
| DN | inch | 法蘭式 | PN1.6MPa | |||||
| 40 | 11/2 | 106 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 108 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 21/2 | 112 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 114 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 127 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 140 | 250 | 210 | 185 | 3 | 22 | 8-18 |
| 150 | 6 | 140 | 285 | 240 | 210 | 3 | 22 | 8-22 |
| 200 | 8 | 152 | 340 | 295 | 265 | 3 | 24 | 12-22 |
| 250 | 10 | 165 | 405 | 355 | 320 | 4 | 26 | 12-26 |
| 300 | 12 | 178 | 465 | 410 | 370 | 4 | 28 | 12-26 |
| 350 | 14 | 190 | 520 | 470 | 430 | 4 | 30 | 16-26 |
| 400 | 16 | 216 | 580 | 525 | 480 | 4 | 32 | 16-30 |
| 450 | 18 | 222 | 640 | 585 | 550 | 4 | 40 | 20-30 |
| 500 | 20 | 229 | 715 | 650 | 610 | 5 | 44 | 20-33 |
| 600 | 24 | 267 | 840 | 770 | 720 | 5 | 54 | 20-36 |
| 700 | 28 | 292 | 910 | 840 | 759 | 5 | 42 | 24-36 |
| 800 | 32 | 318 | 1025 | 950 | 900 | 5 | 42 | 24-39 |
| 900 | 36 | 330 | 1125 | 1050 | 1000 | 5 | 44 | 28-39 |
| 1000 | 40 | 410 | 1255 | 1170 | 1110 | 5 | 46 | 28-42 |
| 1200 | 48 | 470 | 1485 | 1390 | 1330 | 5 | 52 | 32-48 |
PN2.5MPa外形鏈接尺寸：
| 公稱通徑 | 主要外形鏈接尺寸 | |||||||
| DN | L | D | D1 | D2 | f | b | z-d | |
| DN | inch | 法蘭式 | PN2.5MPa | |||||
| 40 | 11/2 | 106 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 108 | 165 | 125 | 100 | 3 | 20 | 4-18 |
| 65 | 21/2 | 112 | 185 | 145 | 120 | 3 | 22 | 8-18 |
| 80 | 3 | 114 | 200 | 160 | 135 | 3 | 24 | 8-18 |
| 100 | 4 | 127 | 235 | 190 | 155 | 3 | 24 | 8-22 |
| 125 | 5 | 140 | 270 | 220 | 185 | 3 | 26 | 8-26 |
| 150 | 6 | 140 | 300 | 250 | 210 | 3 | 28 | 8-26 |
| 200 | 8 | 152 | 360 | 310 | 275 | 3 | 30 | 12-26 |
| 250 | 10 | 165 | 425 | 370 | 330 | 4 | 32 | 12-30 |
| 300 | 12 | 178 | 485 | 430 | 390 | 4 | 34 | 16-30 |
| 350 | 14 | 190 | 555 | 490 | 450 | 4 | 38 | 16-33 |
| 400 | 16 | 216 | 620 | 550 | 505 | 4 | 40 | 16-36 |
| 450 | 18 | 222 | 670 | 600 | 550 | 4 | 46 | 20-36 |
| 500 | 20 | 229 | 730 | 660 | 610 | 5 | 18 | 20-36 |
| 600 | 24 | 267 | 845 | 770 | 720 | 5 | 58 | 20-39 |
| 700 | 28 | 292 | 960 | 875 | 800 | 5 | 50 | 24-42 |
| 800 | 32 | 318 | 1085 | 990 | 940 | 5 | 54 | 24-48 |
| 900 | 36 | 330 | 1185 | 1090 | 1040 | 5 | 58 | 28-48 |
| 1000 | 40 | 410 | 1320 | 1210 | 1150 | 5 | 62 | 28-55 |
| 1200 | 48 | 470 | 1530 | 1420 | 1360 | 5 | 70 | 32-55 |
ANSI150LB外形鏈接尺寸：
| 公稱通徑 | 主要外形鏈接尺寸 | |||||||
| DN | L | D | D1 | D2 | f | b | z-d | |
| DN | inch | 法蘭式 | ANSI150LB | |||||
| 40 | 11/2 | 106 | 130 | 98.5 | 73 | 3 | 16 | 4-15 |
| 50 | 2 | 108 | 152 | 120.5 | 92 | 3 | 17 | 4-19 |
| 65 | 21/2 | 112 | 178 | 139.5 | 105 | 3 | 19 | 4-19 |
| 80 | 3 | 114 | 190 | 152.5 | 127 | 3 | 20 | 4-19 |
| 100 | 4 | 127 | 229 | 190.5 | 157 | 3 | 24 | 8-19 |
| 125 | 5 | 140 | 254 | 216 | 186 | 3 | 25 | 8-22 |
| 150 | 6 | 140 | 279 | 241.5 | 216 | 3 | 27 | 8-22 |
| 200 | 8 | 152 | 343 | 298.5 | 270 | 3 | 30 | 8-22 |
| 250 | 10 | 165 | 406 | 362.5 | 324 | 4 | 32 | 12-25 |
| 300 | 12 | 178 | 483 | 432 | 381 | 4 | 34 | 12-25 |
| 350 | 14 | 190 | 533 | 476 | 413 | 4 | 37 | 12-30 |
| 400 | 16 | 216 | 597 | 539.5 | 470 | 4 | 39 | 16-30 |
| 450 | 18 | 222 | 635 | 578 | 533 | 4 | 42 | 16-33 |
| 500 | 20 | 229 | 698 | 635 | 584 | 4 | 45 | 20-33 |
| 600 | 24 | 267 | 813 | 749.5 | 692 | 5 | 50 | 20-36 |
JIS10K外形鏈接尺寸：
| 公稱通徑 | 主要外形鏈接尺寸 | |||||||
| DN | L | D | D1 | D2 | f | b | z-d | |
| DN | inch | 法蘭式 | JIS10K | |||||
| 40 | 11/2 | 106 | 140 | 105 | 85 | 3 | 17 | 4-19 |
| 50 | 2 | 108 | 155 | 120 | 100 | 3 | 17 | 4-19 |
| 65 | 21/2 | 112 | 175 | 140 | 120 | 3 | 19 | 4-19 |
| 80 | 3 | 114 | 185 | 150 | 130 | 3 | 19 | 8-19 |
| 100 | 4 | 127 | 210 | 175 | 155 | 3 | 19 | 8-19 |
| 125 | 5 | 140 | 250 | 210 | 185 | 3 | 21 | 8-23 |
| 150 | 6 | 140 | 280 | 240 | 215 | 3 | 23 | 8-23 |
| 200 | 8 | 152 | 330 | 290 | 265 | 3 | 23 | 12-23 |
| 250 | 10 | 165 | 400 | 355 | 325 | 4 | 25 | 12-25 |
| 300 | 12 | 178 | 445 | 400 | 370 | 4 | 25 | 16-25 |
| 350 | 14 | 190 | 490 | 445 | 415 | 4 | 27 | 16-25 |
| 400 | 16 | 216 | 560 | 510 | 475 | 4 | 30 | 16-27 |
| 450 | 18 | 222 | 620 | 565 | 530 | 4 | 32 | 20-27 |
| 500 | 20 | 229 | 675 | 620 | 585 | 4 | 32 | 20-27 |
| 600 | 24 | 267 | 795 | 730 | 690 | 5 | 34 | 24-33 |
