產品簡介：

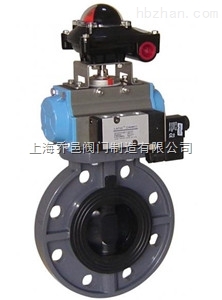

氣動UPVC蝶閥UD671X具有閥體重量輕、耐腐蝕性強、材質衛生無毒、耐磨損、易拆卸、維護簡單等特點。應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
產品特點：
1、氣動UPVC蝶閥衛生指標符合國家衛生標準要求，介質中重離子含量達超純水標準。
2、氣動UPVC蝶閥具有極佳的強度和韌性，管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
3、氣動UPVC蝶閥具有優良的耐化學腐蝕性能，阻燃性能為自熄性。
4、氣動UPVC蝶閥重量輕、相當于鋼管1/5，銅管的1/6。低熱傳導性能，約為鋼材的1/200。
5、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。
氣動執行器：
采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
技術參數和性能：
| GTD/ATD氣動執行器技術參數 | 氣動UPVC蝶閥閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN50～400mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | UPVC、CPVC、PP | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | UPVC、CPVC、PP |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | EPDM、NBR、FPM | |
| 動作范圍 | 0～90°±5° | 結構形式 | A型 |
| 接口螺紋 | GTD40～GTD83 G1/8″ | 溫度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
| GTD110～GTD350/ATD52～270 G1/4″ | 適用介質 | 水、PVC兼容的食品工業化學溶劑 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 重量輕、耐腐蝕、衛生無毒、流阻小 |
外形尺寸：
| 公稱通徑DN | A | B | C | D | E | 執行器型號 |
| 壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 僅供參考 |
| 50 | 140 | 194 | 80 | 59 | 43 | ATD-52 |
| 65 | 158 | 220 | 86 | 75 | 47.5 | ATD-63 |
| 80 | 158 | 225 | 97 | 75 | 47.5 | ATD-63 |
| 100 | 210 | 267 | 112 | 85 | 57.2 | ATD-75 |
| 125 | 248 | 310 | 125 | 98 | 66 | ATD-83 |
| 150 | 248 | 323 | 140 | 98 | 74 | ATD-92 |
| 200 | 268 | 350 | 184 | 110 | 87.5 | ATD-105 |
| 250 | 268 | 379 | 220 | 110 | 110 | ATD-125 |
| 300 | 315 | 464 | 256 | 127 | 129 | ATD-140 |
