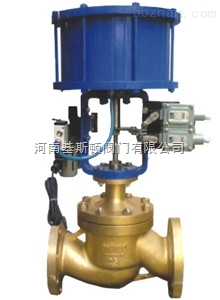

ZSPQ氣動活塞氧氣快速切斷閥
產品簡介：
ZSPQ氣動活塞氧氣快速切斷閥由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。產品符合GB/T4213-92。
主要零部件材料：
閥體、閥蓋:ZG270-500、ZG1Cr18Ni9Ti
閥桿、閥芯:1Cr18Ni9
密封填料:V型聚四氟乙烯
密封墊:1Cr18Ni9夾石棉板
蝸桿:45
O型密封圈:耐油橡膠
壓縮彈簧:60Si2Mn
支架:HT270
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞:HT200
推桿:2Cr13
主要技術參數和性能指標：
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
閥座直徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
公稱壓力 MPa |
1.6 ； 4.0 ； 6.4 |
||||||||||
|
行程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
|
流量特性 |
快開 |
||||||||||
|
執行器型號 |
ZSPA/B-1、ZSNA/B-1 |
ZSPA/B-2、ZSNA/B-2 |
ZSPA/B-3、ZSNA/B-3 |
||||||||
|
作用形式 |
單作用型/雙作用型 |
||||||||||
|
氣源壓力MPa |
0.4-0.7 |
||||||||||
|
泄漏量 |
軟密封:O泄漏；硬密封：10-5×閥的額定容量 |
||||||||||
|
切斷時間S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
活塞執行機構主要技術參數：
|
型號 |
ZSD-D |
ZSD-3 |
ZSD-5 |
ZSD-7 |
|
活塞直徑 mm |
150 |
200 |
300 |
400 |
|
有效面積 cm2 |
175 |
305 |
700 |
1245 |
|
行程 mm |
16 |
25 |
40 |
60 |
|
進氣孔螺紋 |
M16×1.5 |
M20×1.5 |
M24×2 |
|
|
zui大輸出力 N |
7200 |
12800 |
29300 |
5200 |
|
可配附件 |
空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 |
|||
|
操作氣源壓力 KPa |
500 |
|||
