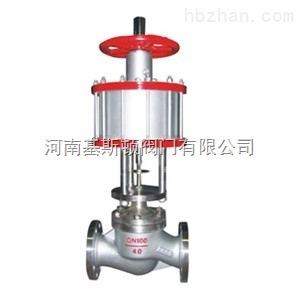

ZSPC氣動快速切斷閥
產品簡介：
ZSPC氣動快速切斷閥由氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構；閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。
技術參數：
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
閥座直徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
公稱壓力 MPa |
1.6 ； 4.0 ； 6.4 |
||||||||||
|
行 程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
|
流量特性 |
快 開 |
||||||||||
|
作用形式 |
單作用型/雙作用型 |
||||||||||
|
氣源壓力MPa |
0.4-0.7 |
||||||||||
|
泄漏量 |
軟密封：0泄漏；硬密封：10-5×閥的額定容量 |
||||||||||
|
切斷時間S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
配用附件：電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構
|
DN |
L |
H1 |
H2 |
H3 |
H4 |
?A |
D |
D1 |
Nxd1 |
|
20 |
150 |
311 |
363.5 |
433.5 |
540 |
125 |
105 |
75 |
4-14 |
|
25 |
160 |
311 |
368.5 |
443.5 |
545 |
125 |
115 |
85 |
4-14 |
|
32 |
180 |
311 |
381 |
456 |
560 |
125 |
140 |
100 |
4-18 |
|
40 |
200 |
336 |
411 |
501 |
590 |
170 |
150 |
110 |
4-18 |
|
50 |
230 |
336 |
418.5 |
508.5 |
600 |
170 |
165 |
125 |
4-18 |
|
65 |
290 |
422 |
514.5 |
624.5 |
695 |
182 |
185 |
145 |
4-18 |
|
80 |
310 |
425 |
525 |
635 |
705 |
220 |
200 |
160 |
8-18 |
|
100 |
350 |
425 |
535 |
645 |
715 |
220 |
220 |
180 |
8-18 |
|
125 |
400 |
677 |
802 |
940 |
940 |
258 |
250 |
210 |
8-18 |
|
150 |
480 |
695 |
837 |
990 |
990 |
350 |
285 |
240 |
8-22 |
|
200 |
600 |
760 |
930 |
1035 |
1035 |
350 |
340 |
295 |
12-22 |
高溫型(PN16)*(波紋管密封型)
|
DN |
H5 |
H6 |
|
20 |
443.5 |
620 |
|
25 |
448.5 |
625 |
|
32 |
461 |
640 |
|
40 |
491 |
670 |
|
50 |
498.5 |
680 |
|
65 |
604.5 |
7885 |
|
80 |
615 |
795 |
|
100 |
625 |
805 |
|
125 |
700 |
940 |
|
150 |
852.5 |
1090 |
|
200 |
895 |
1135 |
注*PN25、 PN40、 PN64尺寸
L、D、D1見法蘭標準(附錄部分)
低溫型氣缸活塞切斷閥外形尺寸：
|
公稱通徑 |
L |
-100°C~-200°C |
-250°C |
||
|
H7 |
H |
H7 |
H |
||
|
20 |
150 |
700 |
1225 |
900 |
1425 |
|
25 |
160 |
700 |
1280 |
900 |
1480 |
|
32 |
180 |
700 |
1290 |
900 |
1490 |
|
40 |
200 |
700 |
1410 |
900 |
1610 |
|
50 |
230 |
700 |
1435 |
900 |
1635 |
|
65 |
290 |
800 |
1650 |
1000 |
1850 |
|
80 |
310 |
800 |
1665 |
1000 |
1865 |
|
100 |
350 |
800 |
1665 |
1000 |
1665 |
|
125 |
400 |
900 |
2040 |
1100 |
2240 |
|
150 |
480 |
900 |
2050 |
1100 |
2250 |
|
200 |
600 |
900 |
2080 |
1100 |
2280 |
河南基斯頓閥門有限公司主要生產銷售【ZSPC氣動快速切斷閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
