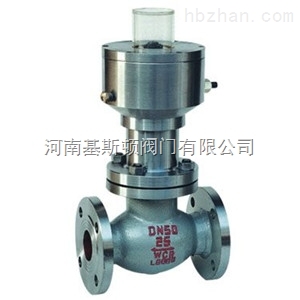

氣動緊急切斷閥
產品簡介：
氣動緊急切斷閥由氣動活塞式執行機構和低流阻、雙重密封結構的切斷機構組成，執行機構動作速度快、推力大、具有彈簧復位功能、帶手操作機構；閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構，使本產品成為一類快速動作、嚴密閉切斷、安全可靠的高性能新型切斷閥。
切斷閥閥芯密封面材料可分為硬密封和軟密封；按閥芯結構形式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、開關快速等特點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空和緊急切斷的工況。本產品性能優良、規格齊全、體積小、重量輕等優點，廣泛應用于化工、石油、冶金、輕紡等工業生產過程的自動化控制系統中。
主要零件材料：
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 |
閥體、閥蓋 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊 |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、 |
|||
|
墊片 |
增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片 |
|||
|
O型密封圈 |
耐油橡膠 |
|||
|
彈簧 |
60Si2Mn |
|||
|
推桿 |
2Cr13 |
|||
|
手輪 |
HT200 |
|||
|
適用工況 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
適用溫度 |
硬密封：-30～+450℃ 軟密封：-30～+180℃ |
|||
主要性能參數：
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
閥座直徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
公稱壓力 MPa |
1.6 ； 4.0 ； 6.4 |
||||||||||
|
行程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
|
流量特性 |
快開 |
||||||||||
|
執行器型號 |
ZSPA/B-1、ZSNA/B-1 |
ZSPA/B-2、ZSNA/B-2 |
ZSPA/B-3、ZSNA/B-3 |
||||||||
|
作用形式 |
單作用型/雙作用型 |
||||||||||
|
氣源壓力MPa |
0.4-0.7 |
||||||||||
|
泄漏量 |
軟密封:O泄漏；硬密封：10-5×閥的額定容量 |
||||||||||
|
切斷時間S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
配用附件：電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構
允許壓差：
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
氣缸直徑 mm |
150 |
200 |
300 |
400 |
|||||||||
|
氣源壓力KPa |
500 |
允許壓差 |
整機 |
流開 |
4.0 |
4.0 |
2.6 |
2.2 |
3.8 |
2.6 |
2.0 |
1.95 |
1.59 |
|
流關 |
4.0 |
4.0 |
4.0 |
3.1 |
3.1 |
2.1 |
1.6 |
2.0 |
1.63 |
||||
|
整機 |
流開 |
4.0 |
3.0 |
2.1 |
1.7 |
1.7 |
1.1 |
0.9 |
0.52 |
0.43 |
|||
|
流關 |
4.0 |
4.0 |
1.0 |
4.0 |
4.0 |
3.6 |
2.7 |
3.4 |
2.2 |
||||
主要外形尺寸：
|
DN(mm) |
H(mm) |
Hg(mm) |
ФA(mm) |
ФD(mm) |
L(mm) |
||
|
PN1.6 |
PN6.4 |
PN1.6 |
PN6.4 |
||||
|
25 |
410 |
580 |
196 |
115 |
135 |
184 |
210 |
|
40 |
514 |
684 |
266 |
150 |
165 |
222 |
251 |
|
50 |
520 |
690 |
266 |
165 |
175 |
254 |
286 |
|
65 |
694 |
904 |
348 |
185 |
200 |
276 |
311 |
|
80 |
696 |
906 |
348 |
200 |
210 |
298 |
337 |
|
100 |
709 |
919 |
348 |
220 |
250 |
352 |
394 |
|
150 |
1186 |
1146 |
486 |
285 |
340 |
451 |
508 |
|
200 |
1208 |
1468 |
486 |
340 |
405 |
600 |
650 |
