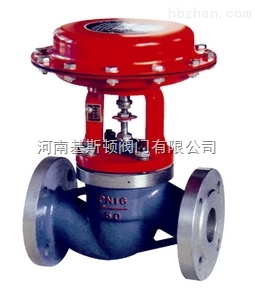

ZMQP氣動薄膜切斷閥ZMQM

產品簡介：

ZMQP氣動薄膜切斷閥ZMQM由氣動薄膜多彈簧執行機構和控制閥門組成，閥體結構有單座、套筒和三通三種型式。廣泛應用于石油、化工、冶金、電力、輕工、紡織等行業的自動化控制系統中。

閥體：

型    式： 直通鑄造球型閥、三通鑄造球型閥

公稱通徑： 15、20、25、32、40、50、65、80、100、125、150、200mm

公稱壓力： PN1.6、4.0、6.4MPa

法蘭連接： JB/T79.1-94、79.2-94等

材    料： 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 閥 蓋： 標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃

壓蓋型式： 螺栓壓緊式

填    料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件：

閥芯型式：單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥芯（三通）

流量特性：快開

材    料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等。

執行機構：

型    號：活塞式執行機構

供氣壓力：3～5bar

環境溫度：-30～+70℃

閥作用型式：

氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

附件：

電磁閥、空氣過濾減壓器、保位閥、行程開關等

額定流量系數Kv、額定行程、泄露量、允許壓差：

注：對于波紋管密封調節閥，zui大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa。

結構圖：

外形尺寸：

河南基斯頓閥門有限公司主要生產銷售【ZMQP氣動薄膜切斷閥ZMQM】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
