產品簡介：

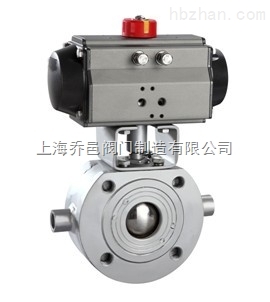

氣動超短型保溫球閥BQ671F對夾薄型保溫球閥與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。此外，夾套保溫可有效的保持管道內介質內的溫度恒定，介質不凝固。閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。對夾球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度29~180℃(密封圈為增強聚四氟乙烯)或29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
主要零件材質表（碳鋼）
|
序號 |
零件名稱 |
材質 |
|
1 |
閥蓋 |
ZG1Cr18Ni9Ti |
|
2 |
墊片 |
PTFE、PPL |
|
3 |
閥座 |
PTFE、PPL |
|
4 |
球體 |
1Cr18Ni9Ti |
|
5 |
閥座 |
PTFE、PPL |
|
6 |
閥體 |
ZG1Cr18Ni9Ti |
|
7 |
螺栓 |
1Cr18Ni9Ti |
|
8 |
閥桿 |
1Cr18Ni9Ti |
|
9 |
墊片 |
1Cr18Ni9Ti |
|
10 |
填料 |
PTFE |
|
11 |
襯套 |
PTFE復合軸承 |
|
12 |
彈墊 |
ZG1Cr18Ni9Ti |
|
13 |
墊片 |
1Cr18Ni9Ti |
|
14 |
螺母 |
1Cr18Ni9Ti |
|
15 |
連接支架 |
1Cr18Ni9Ti |
|
16 |
螺栓 |
1Cr18Ni9Ti |
|
17 |
連接套 |
1Cr18Ni9Ti |
|
18 |
氣動裝置 |
Zt系列 |
|
19 |
位置指示器 |
塑料 |
產品性能規范
|
壓力等級 |
公稱壓力PN(MPa) |
磅級(Class) |
||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
||
|
試驗壓力 (MPa) |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
|
氣密封試驗 |
0.6(MPa) |
|||||||||
|
適用介質 |
閥體材質 |
|||||||||
|
C |
P |
R |
||||||||
|
水、蒸氣、油品、液化氣等 |
硝酸類腐蝕性介質等 |
醋酸類腐蝕性介質等 |
||||||||
|
特殊介質 |
含有硫化氫的天然氣介質；用于鋼鐵及有色金屬冶煉的煤粉、鋁粉輸送系統； 用于造紙行業的紙漿輸送及其它含有顆粒、短纖維的介質等。 |
|||||||||
閥座密封材料溫度額定值
|
代號 |
材料 |
適用溫度(°c) |
|
F |
增強聚四氟乙烯 |
-40-180 |
|
P |
對位聚苯 |
-40-300 |
|
N |
尼龍 |
-20-80 |
|
Y |
硬質合金 |
-40-425 |
附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器
調節型附件：電氣dìng位器、氣動dìng位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
主要外形及連接法蘭尺寸 BQ67（3、4）（F、N、P）-16（1.6Mpa）/25（2.5Mpa）
| 公稱通徑 | 外形尺寸 | 連接法蘭尺寸 | 執行器型號 * | |||||||||||
| d | L | L1 | L2 | L3 | H | H1 | G | D | D1 | D2 | f | N-Md | ||
| 15 | 14 | 35 | 140,178 | 62/75 | 150 | 170/176 | 15 | 1/2″ | 90 | 65 | 45 | 2 | 4-M14 | GTD52/GTE65 |
| 20 | 19 | 38 | 140/178 | 62/75 | 160 | 175,181 | 20 | 1/2″ | 100 | 75 | 55 | 2 | 4-M14 | GTD52/GTE65 |
| 25 | 25 | 42 | 140/214 | 62/91 | 190 | 180/214 | 20 | 1/2″ | 110 | 85 | 65 | 2 | 4-M14 | GTD52/GTE80 |
| 32 | 29 | 50 | 164/214 | 75/91 | 210 | 215/243 | 25 | 1/2″ | 130 | 100 | 78 | 3 | 4-M18 | GTD65/GTE80 |
| 40 | 38 | 60 | 164/246 | 75/101 | 230 | 225/263 | 30 | 1/2″ | 145 | 110 | 85 | 3 | 4-M18 | GTD65/GTE90 |
| 50 | 48 | 70 | 190/295 | 91/112 | 250 | 248/274 | 30 | 1/2″ | 160 | 125 | 100 | 3 | 4-M18 | GTD80/GTE100 |
| 65 | 64 | 95 | 210/295 | 101/112 | 270 | 258/284 | 45 | 1/2″ | 180 | 145 | 120 | 3 | 4/8-M18 | GTD90/GTE100 |
| 80 | 76 | 118 | 247/395 | 112/139 | 300 | 300/326 | 50 | 1/2″ | 190 | 160 | 135 | 3 | 8-M18 | GTD100/GTE125 |
| 100 | 95 | 140 | 276/478 | 127/176 | 340 | 315/370 | 70 | 1″ | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 | GTD115/GTE160 |
| 125 | 112/118 | 175/195 | 348/562 | 159/206 | 360 | 375/440 | 80 | 1″ | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 | GTD140/GTE190 |
| 150 | 135/150 | 210/260 | 378/724 | 176/228 | 420 | 428/500 | 95 | 1″ | 280/300 | 240/250 | 210/218 | 3 | 8-M22/24 | GTD160/GTE210 |
| 200 | ||||||||||||||
※注 :連接法蘭尺寸可根據ANSI、JIS標準或用戶要求設計制造。
※注 :L1數據×××,×××分別是氣動執行器雙作用式，單作用式（彈簧復位）。
※注 :*根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同．相關尺寸隨之變化。
※注 :HVB0673 型法蘭為螺紋孔 ,HVB0674 型法蘭為通光孔。
