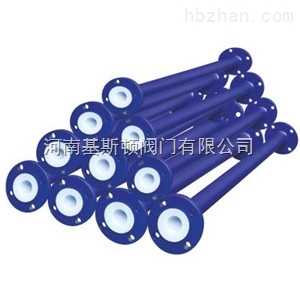

襯氟直管/襯氟管件
產品簡介：
襯氟直管/襯氟管件耐酸、堿、鹽、混合氣體、水的腐蝕60℃以下能耐濃度75%以下的硫酸，50%以下的硝酸，90%以下的磷酸，20%以下的醋酸及任何濃度的鹽酸、氫氟酸、亞硫酸、碳酸、硼酸、次氯酸、檸檬酸、各種堿 、絕大多數鹽及N2S（氣體）、Hg（蒸氣）、NH3、天然氣、煤氣等氣體。
主要性能參數 ：
襯里材料：聚四氟乙烯 PTFE F4
公稱通徑：DN15~300(mm)
公稱壓力：PN1.6(Mpa) 可溶性四氟 PFA FA
使用溫度：-20~180℃ 四氟乙烯/乙烯 ETFE F40
連接方式：法蘭
外體材料：碳鋼、不銹鋼
適用介質：強酸、強堿、強氧化性介質
PTFE推（擠）壓管緊襯直管
制造工藝：首先采用PTFE粉末，推（擠）壓成管子，然后將它強行拉入無縫鋼管（襯管外徑略大于鋼管內徑1─2mm）形成無縫隙緊襯。襯氟管件為了消除應力，將它放在爐中，加溫至180℃進行恒溫處理，使之適應在180℃以下的溫度中使用，同時推（擠）壓管的軸向抗拉強度比纏繞管明顯要好，此管道具有理想的耐正、負壓能力。
適用范圍：
襯氟直管耐酸、堿、鹽、混合氣體、水的腐蝕60℃以下能耐濃度75%以下的硫酸，50%以下的硝酸，90%以下的磷酸，20%以下的醋酸及任何濃度的鹽酸、氫氟酸、亞硫酸、碳酸、硼酸、次氯酸、檸檬酸、各種堿 、絕大多數鹽及N2S（氣體）、Hg（蒸氣）、NH3、天然氣、煤氣等氣體。
標準：
|
設計與制造 |
HG20538DL/T935-2005 |
|
法蘭鏈接尺寸 |
HG/T20592-2009 ANSI B16.5 HG20962-97 JB/T78 |
|
公稱壓力 |
0.6/1.0/1.6MPa Class150 |
|
壓力試驗 |
參照GB/T13927 API598 |
|
法蘭鏈接方式 |
活套、對焊 |
基本分類：
|
襯里直管 |
襯里異徑管 |
襯里三通 |
襯里四通 |
襯里彎頭 |
|
襯里儀表接頭/短管 |
補償器 |
復合軟管 |
PTFE抽料管 |
溫度計管 |
主要零部件材料：
|
零件名稱 |
碳鋼 |
不銹鋼 |
|||
|
C |
P |
R |
PL |
RL |
|
|
鋼管 |
碳鋼20 |
CF8 |
CF8M |
CF8 |
CF3M |
|
法蘭 |
碳鋼Q235A/WCB |
CF8 |
CF8M |
CF8 |
CF3M |
|
內襯出來閥座 |
PTFE(F4)/FEP(F46)/PFA(可溶性聚四氟乙烯)/PO(聚烯)/PE(超高分子量聚乙烯)/聚氟乙烯PVC聚丙烯PP |
||||
|
螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9 |
1Cr17Ni9Ti |
|
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
外形鏈接尺寸：
|
公稱通徑 |
主要尺寸 |
襯里厚度 |
|
||||||||||||||
|
DN |
D |
D1 |
D2 |
f |
b |
z-d |
鋼管尺寸 |
F4擠壓 |
F4模壓 |
F46 |
PE |
PO |
PP |
PFA |
L(MM) |
||
|
mm |
inch |
APN1.0MPa |
外徑 |
壁厚 |
|||||||||||||
|
25 |
1 |
115 |
85 |
65 |
3 |
18 |
4-14 |
32 |
3 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
100-2000 |
|
32 |
11/4 |
140 |
100 |
75 |
3 |
18 |
4-18 |
38 |
3 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
40 |
11/2 |
150 |
110 |
85 |
3 |
18 |
4-18 |
48 |
3 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
50 |
2 |
165 |
125 |
100 |
3 |
18 |
4-18 |
57 |
3.5 |
2.5 |
4 |
3 |
3.5 |
3.5 |
3.5 |
3 |
150-2000 |
|
65 |
21/2 |
185 |
145 |
120 |
3 |
18 |
4-14 |
76 |
4 |
2.5 |
4 |
3 |
3.5 |
3.5 |
3.5 |
3 |
|
|
80 |
3 |
200 |
160 |
135 |
3 |
20 |
8-18 |
89 |
4 |
2.5 |
4 |
3 |
3.5 |
3.5 |
3.5 |
3 |
|
|
100 |
4 |
220 |
180 |
155 |
3 |
20 |
8-18 |
108 |
4 |
3 |
4.5 |
3 |
3.5 |
4 |
3.5 |
3 |
|
|
125 |
5 |
250 |
210 |
185 |
4 |
22 |
8-18 |
133 |
4 |
3.5 |
5 |
4 |
4 |
4 |
4 |
4 |
200-2000 |
|
150 |
6 |
285 |
240 |
210 |
4 |
22 |
8-22 |
159 |
4.5 |
4 |
5 |
4 |
4 |
5 |
4 |
4 |
|
|
200 |
8 |
340 |
295 |
265 |
4.5 |
24 |
8-22 |
219 |
6 |
4.5 |
6 |
4.5 |
4.5 |
5 |
4.5 |
4.5 |
|
|
250 |
10 |
395 |
350 |
320 |
4.5 |
26 |
12-22 |
273 |
8 |
5 |
6 |
4.5 |
4.5 |
5 |
4.5 |
4.5 |
|
|
300 |
12 |
340 |
295 |
265 |
4.5 |
28 |
12-22 |
325 |
8 |
3 |
8 |
4.5 |
4.5 |
5 |
4.5 |
4.5 |
|
