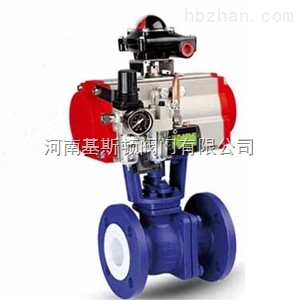

襯氟氣動球閥Q641F46
產品簡介：
襯氟氣動球閥Q641F46采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。由氣動活塞式執行機構和襯氟球閥組成。閥體內腔及碟板均采用襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷，廣泛應用于食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。
工作原理：
氣動襯氟球閥是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
設計特點：
除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單。
基本型號：
|
手動 |
Q41F3 |
蝸輪 |
Q341F3 |
|
Q41F46 |
Q341F46 |
||
|
氣動 |
Q641F3 |
電動 |
Q941F3 |
|
Q641F46 |
Q941F46 |
技術標準：
|
設計與制造 |
GB/T12237 |
|
機構長度 |
HG/T3704-2003GB/T12221 ASME B16.10 |
|
法蘭尺寸 |
HG/T20592-2009 ANSI B16.5a |
|
驅動方式 |
手動、電動、氣動 |
|
公稱壓力 |
0.6、1.0、1.6、2.5MPa Class150 JIS10K |
|
壓力試驗 |
GB/T13927-92 API 598 |
主要零部件材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P8 |
R8 |
R3 |
R3 |
||
|
1 |
閥體閥蓋 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
球體閥桿 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
|
3 |
襯里閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) |
|||||
|
4 |
填料壓蓋 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
|||
|
5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|||
|
6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
|||
|
7 |
緊固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
|||
|
8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|||
|
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
|||
PN1.0MPa主要外形鏈接尺寸：
|
公稱通徑 |
PN1.0MPa主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
200 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
250 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
280 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
320 |
250 |
210 |
185 |
4 |
22 |
8-18 |
|
150 |
6 |
360 |
285 |
240 |
210 |
4 |
22 |
8-22 |
|
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
8-22 |
|
250 |
10 |
450 |
395 |
350 |
320 |
4 |
26 |
12-22 |
|
300 |
12 |
610 |
445 |
400 |
370 |
4 |
26 |
12-12 |
PN1.6MPa主要外形鏈接尺寸：
|
公稱通徑 |
PN1.6MPa主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
200 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
250 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
280 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
320 |
250 |
210 |
185 |
4 |
22 |
8-18 |
|
150 |
6 |
360 |
285 |
240 |
210 |
4 |
22 |
8-22 |
|
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
12-22 |
|
250 |
10 |
450 |
405 |
355 |
320 |
4 |
26 |
12-26 |
|
300 |
12 |
610 |
460 |
410 |
370 |
4 |
28 |
12-26 |
PN2.5MPa主要外形鏈接尺寸：
|
公稱通徑 |
PN2.5MPa主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
200 |
165 |
125 |
100 |
3 |
20 |
4-18 |
|
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
22 |
4-18 |
|
80 |
3 |
250 |
200 |
160 |
135 |
3 |
24 |
8-18 |
|
100 |
4 |
280 |
235 |
190 |
155 |
3 |
24 |
8-22 |
|
125 |
5 |
320 |
270 |
220 |
185 |
4 |
26 |
8-26 |
|
150 |
6 |
360 |
300 |
250 |
210 |
4 |
28 |
8-26 |
|
200 |
8 |
400 |
360 |
230 |
275 |
4 |
30 |
12-26 |
|
250 |
10 |
450 |
425 |
370 |
330 |
4 |
32 |
12-30 |
|
300 |
12 |
610 |
485 |
430 |
390 |
4 |
34 |
16-30 |
CIass150主要外形鏈接尺寸：
|
公稱通徑 |
CIass150主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
15 |
1/2 |
110 |
89 |
60.5 |
35 |
3 |
15 |
4-15 |
|
20 |
3/4 |
117 |
98 |
70 |
43 |
3 |
15 |
4-15 |
|
25 |
1 |
127 |
108 |
79.5 |
51 |
3 |
15 |
4-15 |
|
32 |
5/4 |
140 |
117 |
89 |
64 |
3 |
15 |
4-15 |
|
40 |
3/2 |
165 |
127 |
98.5 |
73 |
3 |
16 |
4-15 |
|
50 |
2 |
178 |
152 |
120.5 |
92 |
3 |
17 |
4-19 |
|
65 |
5/2 |
190 |
178 |
139.5 |
105 |
3 |
19 |
4-19 |
|
80 |
3 |
203 |
190 |
152.5 |
127 |
3 |
20 |
4-19 |
|
100 |
4 |
229 |
229 |
190.5 |
157 |
3 |
24 |
8-19 |
|
125 |
5 |
254 |
254 |
216 |
186 |
4 |
25 |
8-22 |
|
150 |
6 |
394 |
279 |
241.5 |
216 |
4 |
27 |
8-22 |
|
200 |
8 |
457 |
343 |
298.5 |
270 |
4 |
30 |
8-22 |
|
250 |
10 |
533 |
406 |
362 |
324 |
4 |
32 |
12-25 |
|
300 |
12 |
610 |
483 |
432 |
381 |
5 |
34 |
12-25 |
