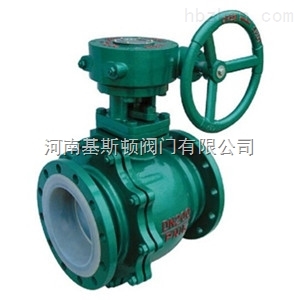

Q341F46蝸輪襯氟球閥

日期：2018-06-20 來源：河南基斯頓閥門有限公司作者：15639066906 瀏覽：47 評論：0

核心提示：Q341F46蝸輪襯氟球閥內腔及球體均襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蝕性和密封性。襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用全塑料襯里工藝，耐介質的強腐蝕。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控

Q341F46蝸輪襯氟球閥

產品簡介：

Q341F46蝸輪襯氟球閥內腔及球體均襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蝕性和密封性。襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用全塑料襯里工藝，耐介質的強腐蝕。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果zui明顯。

特點：

1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟"，以外其它任何強腐蝕性質

2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護

3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性

4、結構緊湊合理，閥體內腔空間zui小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏

5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修

公司名稱：河南基斯頓閥門有限公司

聯系人：王經理　

手機號碼：156-3906-6906　

公司網址：http://www.hnjisidun.com/

安裝：

1、未使用時，應將球體處于開啟狀態，閥門應整齊地存放在通風、干燥的倉庫內，嚴禁堆置和露天存放。閥門兩端應用堵蓋封口，以防灰塵、雜質進入閥門內部。

2、安裝前，應仔細核對閥門標志及合格證是否符合使用要求，確認無誤后方可進行安裝。安裝過程中不允許將兩端襯氟密封面損傷。

3、在使用中，僅作全開或全關使用，不宜作調節流量用，不允許在負壓的工況下使用。

4、在使用中，應隨時觀察，發現故障應立即停用，查明原因并消除。

技術標準：

設計與制造	GB/T12237
機構長度	HG/T3704-2003GB/T12221 ASME B16.10
法蘭尺寸	HG/T20592-2009 ANSI B16.5a
驅動方式	手動、電動、氣動
公稱壓力	0.6、1.0、1.6、2.5MPa Class150 JIS10K
壓力試驗	GB/T13927-92 API 598

基本型號：

手動	Q41F3	蝸輪	Q341F3
	Q41F46		Q341F46
氣動	Q641F3	電動	Q941F3
	Q641F46		Q941F46

主要零部件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P8	R8	R3	R3
1	閥體閥蓋	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球體閥桿	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	襯里閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料壓蓋	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	緊固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

PN1.0MPa主要外形鏈接尺寸：

公稱通徑		PN1.0MPa主要鏈接尺寸
DN	NPS	L	D	D1	D2	f	b	z-d
15	1/2	140	95	65	45	3	16	4-14
20	3/4	140	105	75	55	3	18	4-14
25	1	150	115	85	65	3	18	4-14
32	5/4	165	140	100	75	3	18	4-18
40	3/2	180	150	110	85	3	18	4-18
50	2	200	165	125	100	3	18	4-18
65	5/2	220	185	145	120	3	18	4-18
80	3	250	200	160	135	3	20	8-18
100	4	280	220	180	155	3	20	8-18
125	5	320	250	210	185	4	22	8-18
150	6	360	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	8-22
250	10	450	395	350	320	4	26	12-22
300	12	610	445	400	370	4	26	12-12

PN1.6MPa主要外形鏈接尺寸：

公稱通徑		PN1.6MPa主要鏈接尺寸
DN	NPS	L	D	D1	D2	f	b	z-d
15	1/2	140	95	65	45	3	16	4-14
20	3/4	140	105	75	55	3	18	4-14
25	1	150	115	85	65	3	18	4-14
32	5/4	165	140	100	75	3	18	4-18
40	3/2	180	150	110	85	3	18	4-18
50	2	200	165	125	100	3	18	4-18
65	5/2	220	185	145	120	3	18	4-18
80	3	250	200	160	135	3	20	8-18
100	4	280	220	180	155	3	20	8-18
125	5	320	250	210	185	4	22	8-18
150	6	360	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	12-22
250	10	450	405	355	320	4	26	12-26
300	12	610	460	410	370	4	28	12-26

PN2.5MPa主要外形鏈接尺寸：

公稱通徑		PN2.5MPa主要鏈接尺寸
DN	NPS	L	D	D1	D2	f	b	z-d
15	1/2	140	95	65	45	3	16	4-14
20	3/4	140	105	75	55	3	18	4-14
25	1	150	115	85	65	3	18	4-14
32	5/4	165	140	100	75	3	18	4-18
40	3/2	180	150	110	85	3	18	4-18
50	2	200	165	125	100	3	20	4-18
65	5/2	220	185	145	120	3	22	4-18
80	3	250	200	160	135	3	24	8-18
100	4	280	235	190	155	3	24	8-22
125	5	320	270	220	185	4	26	8-26
150	6	360	300	250	210	4	28	8-26
200	8	400	360	230	275	4	30	12-26
250	10	450	425	370	330	4	32	12-30
300	12	610	485	430	390	4	34	16-30

CIass150主要外形鏈接尺寸：

公稱通徑		CIass150主要鏈接尺寸
DN	NPS	L	D	D1	D2	f	b	z-d
15	1/2	110	89	60.5	35	3	15	4-15
20	3/4	117	98	70	43	3	15	4-15
25	1	127	108	79.5	51	3	15	4-15
32	5/4	140	117	89	64	3	15	4-15
40	3/2	165	127	98.5	73	3	16	4-15
50	2	178	152	120.5	92	3	17	4-19
65	5/2	190	178	139.5	105	3	19	4-19
80	3	203	190	152.5	127	3	20	4-19
100	4	229	229	190.5	157	3	24	8-19
125	5	254	254	216	186	4	25	8-22
150	6	394	279	241.5	216	4	27	8-22
200	8	457	343	298.5	270	4	30	8-22
250	10	533	406	362	324	4	32	12-25
300	12	610	483	432	381	5	34	12-25

河南基斯頓閥門有限公司主要生產銷售【Q341F46蝸輪襯氟球閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！

公司名稱：河南基斯頓閥門有限公司

聯系人：王經理　

手機號碼：156-3906-6906　

公司網址：http://www.hnjisidun.com/

特別提示：本信息由相關企業和個人自行提供，真實性未證實，僅供參考。請謹慎采用，風險自負。
