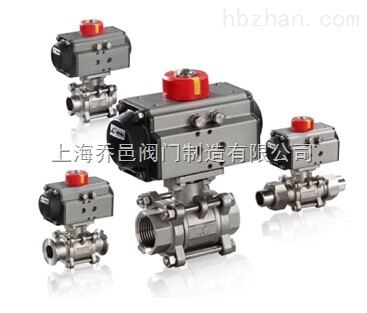

Q611內螺紋氣動球閥
一、內螺紋氣動球閥 產品概述：
Q611F內螺紋氣動球閥及對焊球閥分為整體式、兩段式及三段式。內螺紋氣動球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。內螺紋氣動球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，內螺紋氣動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質本球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
二、內螺紋氣動球閥 產品特點：
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起球閥密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
三、內螺紋氣動球閥 主要技術參數：
|
公稱壓力（MPa） |
PN1.6、2.5、4.0、6.4 MPa |
供氣壓力 |
0.4～0.7MPa |
|
閥體形式 |
三片式精鑄閥體、二片是精鑄閥體 |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
閥芯形式 |
"O"型球形閥芯 |
作用形式 |
單作用執行機構、雙作用執行機構 |
|
連接形式 |
螺紋式、焊接式 |
環境溫度 |
-30～+70℃ |
|
密封填料 |
PTFE、柔性石墨 |
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、內螺紋氣動球閥 詳細參數：
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304（CF8） |
316（CF8M） |
316L（CF3M） |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
密封圈 |
增強聚四氟乙烯（PPL）、對位聚苯、不銹鋼密封圈 |
|||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
五、內螺紋氣動球閥安裝連接尺寸
|
通徑DN |
英寸" |
連接尺寸 |
||||
|
mm |
inch |
L(mm) |
H |
管螺紋G |
A |
重量(Kg) |
|
10 |
3/8 |
60 |
57 |
3/8″ |
110 |
0.34 |
|
15 |
1/2 |
75 |
68 |
1/2″ |
110 |
0.47 |
|
20 |
3/4 |
80 |
70 |
3/4″ |
110 |
0.68 |
|
25 |
1 |
90 |
80 |
1″ |
140 |
1.2 |
|
32 |
11/4 |
110 |
85 |
11/4″ |
140 |
1.9 |
|
40 |
11/2 |
125 |
100 |
11/2″ |
180 |
2.7 |
|
50 |
2 |
144 |
110 |
2″ |
180 |
3.9 |
|
65 |
21/2 |
186 |
130 |
21/2″ |
200 |
7.1 |
|
80 |
3 |
206 |
150 |
3″ |
250 |
11.5 |
|
100 |
4 |
24 |
170 |
4″ |
250 |
20.5 |
