襯膠球閥Q41J

日期：2018-06-25 來源：河南基斯頓閥門有限公司作者：15639066906 瀏覽：53 評論：0

核心提示：襯膠球閥Q41J不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能而且具有無毒、抗菌、防霉等特點，更有操作力矩小，維修方便，外形美觀等突出優點。全襯膠球閥可根據不同工況條件，選置不同橡膠襯里的閥體以及不同材質（全襯膠、半襯膠、全襯氟、半襯氟），以適應不同的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中，以確保不同使用條件下的密封性、耐腐性。

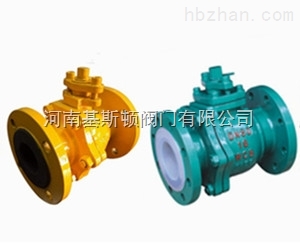

襯膠球閥Q41J

產品簡介：

襯膠球閥Q41J不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能而且具有無毒、抗菌、防霉等特點，更有操作力矩小，維修方便，外形美觀等突出優點。全襯膠球閥可根據不同工況條件，選置不同橡膠襯里的閥體以及不同材質（全襯膠、半襯膠、全襯氟、半襯氟），以適應不同的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中，以確保不同使用條件下的密封性、耐腐性。

優點：

1．流體阻力小，全通徑的球閥基本沒有流阻。

2．結構簡單、體積小、重量輕。

3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

公司名稱：河南基斯頓閥門有限公司

聯系人：王經理　

手機號碼：156-3906-6906　

公司網址：http://www.hnjisidun.com/

結構特點：

球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉.

球閥為Q41型,為對開二片式結構型式.

1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。

2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。

3、采用全塑料襯里工藝，耐介質的強腐蝕。

主要零件的材料說明：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	WCB		CF8	CF8M	CF3	CF3M
3	襯里/閥座	PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
6	支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
7	螺栓	35		1Cr17Ni2		1Cr18Ni2
8	緊固螺母	45		0Cr18Ni9		0Cr18Ni9
9	操作手柄	WCB		WCB		WCB

主要外形尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140		90	3
25	1	150	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-φ18	200		120	7
50	2	200	160	125	100	3	20	4-φ18	250		135	9.5
65	21/2	220	180	145	120	3	20	4-φ18	300		145	15
80	3	250	195	160	135	3	22	4-φ18	350		185	19
100	4	280	215	180	155	3	22	8-φ18	400		195	33
125	5	320	245	210	185	3	24	8-φ18	500		210	58
150	6	360	280	240	210	3	24	8-φ23		200	450	93
200	8	457	335	295	265	3	26	8-φ23		240	490	155
250	10	533	390	350	320	3	28	12-φ23		240	550	210
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	130	105	75	55	2	16	4-φ14	140		90	3
25	1	140	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	165	145	110	85	3	18	4-φ18	200		120	7
50	2	203	160	125	10	3	20	4-φ18	250		135	9.5
65	21/2	222	180	145	120	3	20	4-φ18	300		145	15
80	3	24	195	160	135	3	22	8-φ18	350		185	19
100	4	305	215	180	155	3	24	8-φ18	400		195	33
125	5	356	245	210	185	3	26	8-φ18	500		210	58
150	6	394	280	240	210	3	28	8-φ23		200	450	93
200	8	457	335	295	265	3	30	12-φ23		240	490	155

河南基斯頓閥門有限公司主要生產銷售【襯膠球閥Q41J】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！

公司名稱：河南基斯頓閥門有限公司

聯系人：王經理　

手機號碼：156-3906-6906　

公司網址：http://www.hnjisidun.com/
