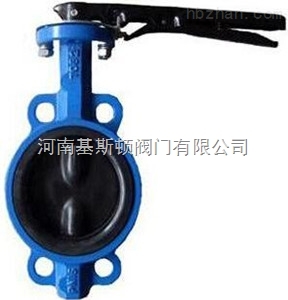

D71J對夾式防腐襯膠蝶閥D71X
產品簡介：
D71J對夾式防腐襯膠蝶閥D71X是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體裁積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因些啟閉力矩較小。
公司名稱：河南基斯頓閥門有限公司
聯 系 人：王經理
手機號碼：156-3906-6906
公司網址：http://www.hnjisidun.com/
主要密封圈材料性能參數：
|
密封圈材料代號 |
適用溫度 |
適用介質 |
|
NR |
≤85℃ |
水、空氣、酸堿類 |
|
CR |
≤85℃ |
水、煤氣、酸堿類 |
|
NBR |
≤100℃ |
水、油品 |
|
EPDM |
≤120℃ |
水、蒸汽、一般酸堿類 |
|
FKM |
≤150℃ |
水、蒸汽、強酸堿類 |
主要零部件材料表：
|
閥體 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
蝶板 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
|
閥桿 |
碳鋼鍍鎳磷、不銹鋼 |
|
閥座密封圈 |
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
|
氣動裝置 |
組合件 |
主要外形及連接尺寸表：
|
公稱通徑(DN) |
A |
B |
C |
n-Φd |
H1 |
H2 |
H3 |
D |
D1 |
|
50 |
140 |
60 |
42 |
4-23 |
80 |
161 |
108 |
52.9 |
120 |
|
65 |
140 |
60 |
44.7 |
4-26.5 |
89 |
175 |
108 |
64.5 |
136.2 |
|
80 |
186 |
65 |
45.2 |
8-18 |
95 |
181 |
128 |
78.8 |
160 |
|
100 |
186 |
65 |
52.1 |
4-23 |
114 |
200 |
128 |
104 |
185 |
|
125 |
254 |
90 |
54.4 |
4-23 |
127 |
213 |
160 |
123.3 |
215 |
|
150 |
254 |
90 |
55.8 |
4-25 |
139 |
226 |
160 |
155.6 |
238 |
|
200 |
296 |
103 |
60.6 |
4-25 |
175 |
260 |
180 |
202.5 |
295 |
|
250 |
384 |
128 |
65.6 |
4-29 |
203 |
292 |
228 |
250.5 |
357 |
|
300 |
384 |
128 |
76.9 |
4-29 |
242 |
337 |
128 |
301.6 |
407 |
|
350 |
501 |
118 |
76.5 |
4-30 |
267 |
368 |
257 |
333.3 |
467 |
|
400 |
501 |
118 |
86.5 |
4-30 |
309 |
400 |
257 |
389.6 |
525 |
|
450 |
533 |
135 |
105.6 |
4-30 |
328 |
422 |
285 |
440.51 |
585 |
|
500 |
1162 |
270 |
131.8 |
4-33 |
361 |
480 |
425 |
491.6 |
650 |
|
600 |
1330 |
320 |
152 |
20-36 |
459 |
562 |
425 |
592.5 |
770 |
河南基斯頓閥門有限公司主要生產銷售【D71J對夾式防腐襯膠蝶閥D71X】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
