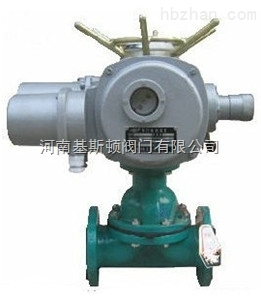

G941J電動襯膠隔膜閥
產品簡介：
G941J電動襯膠隔膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。電動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料，壓力等級：PN0.6、1.0、1.6。
產品特點：
設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78G841W
公司名稱：河南基斯頓閥門有限公司
聯 系 人：王經理
手機號碼：156-3906-6906
公司網址：http://www.hnjisidun.com/
產品材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼
電動裝置：組合件
產品測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）閥體：PN×1.5
密封：PN×1.1
主要性能：
|
型號 |
公稱壓力 Mpa |
實驗壓力（Mpa） |
工作壓力（Mpa） |
適用溫度 |
適用介質 |
|||
|
閥體強度 |
密封面 |
|
|
|
||||
|
G941WJ |
0.6 |
0.9 |
0.66 |
0.6 |
0.4 |
0.25 |
小于等于80攝氏度 |
一般腐蝕性介質 |
|
G941WJ |
1.0 |
1.5 |
1.1 |
1.0 |
|
|
|
|
連接尺寸：
|
型號 |
公稱尺寸 DN（mm |
外形及連接尺寸mm |
||||||
|
L |
D1 |
D |
Do |
Z-φd
|
H |
H1 |
||
|
G941WJ-6 |
25 |
145 |
85 |
115 |
120 |
4-14 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-18 |
132 |
150 |
|
|
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
|
|
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
|
|
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
|
|
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
|
|
100 |
350 |
180 |
215 |
280 |
4-18 |
270 |
322 |
|
|
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
|
|
150 |
460 |
240 |
280 |
320 |
8-18 |
384 |
464 |
|
|
200 |
570 |
295 |
335 |
400 |
8-23 |
518 |
638 |
|
|
250 |
680 |
350 |
390 |
500 |
8-23 |
598 |
734 |
|
|
300 |
790 |
400 |
440 |
560 |
12-23 |
698 |
778 |
|
|
350 |
900 |
460 |
500 |
560 |
12-23 |
723 |
883 |
|
|
400 |
1000 |
515 |
565 |
640 |
16-23 |
868 |
1078 |
|
|
G941WJ-10 |
25 |
145 |
85 |
115 |
120 |
16-25 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-14 |
132 |
150 |
|
|
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
|
|
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
|
|
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
|
|
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
|
|
100 |
350 |
180 |
215 |
280 |
8-18 |
270 |
322 |
|
|
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
|
|
150 |
460 |
240 |
280 |
320 |
8-23 |
384 |
464 |
|
河南基斯頓閥門有限公司主要生產銷售【G941J電動襯膠隔膜閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
