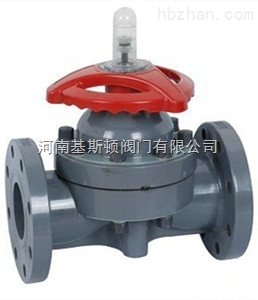

塑料隔膜閥G41F-10S
產品簡介：
塑料隔膜閥G41F-10S是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。
基本結構：
1、復合隔膜將閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
2、做為執行元件的膜件由于頻繁的啟閉易產生疲勞斷裂，應視工況，介質特性進行定期更換。
3、塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯里性能表。”
公司名稱：河南基斯頓閥門有限公司
聯 系 人：王經理
手機號碼：156-3906-6906
公司網址：http://www.hnjisidun.com/
設計規范：
遵循GB/T12239，BS5156標準
驅動方式：手動、氣動(常開或常閉)、電動
性能規范：
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
螺柱 |
不銹鋼、銅 |
10 |
滾動軸承 |
單向推力軸承 |
|
2 |
指示燈 |
鋼 |
11 |
螺母 |
不銹鋼、銅 |
|
3 |
限位置 |
聚碳酸脂 |
12 |
螺栓 |
不銹鋼、銅 |
|
4 |
手輪 |
ABS ABS |
13 |
閥體 |
RPP ABS PVDF RPP ASB PVDF |
|
5 |
壓緊螺母 |
不銹鋼、RPP |
14 |
墊膜 |
橡膠 |
|
6 |
襯環 |
PP |
15 |
隔膜片 |
F46 PVDF F46 PVDF |
|
7 |
螺母 |
鑄鐵、鋼、銅 |
16 |
鑄 |
鋼、不銹鋼 |
|
8 |
閥桿 |
不銹銅、鋼 |
17 |
閥瓣 |
鑄鐵、不銹鋼 |
|
9 |
閥蓋 |
RPP ABS PVDF |
- |
- |
- |
連接尺寸及重量：
|
公稱通徑 |
尺寸（mm） |
工作壓力（Mpa） |
工作溫度（℃） |
質量（㎏） |
||||||||||||
|
D1 |
D |
L |
b |
H |
n |
φ |
RPP |
ASB |
PVDF |
RPP |
ASB |
PVDF |
RPP |
ASB |
PVDF |
|
|
15 |
95 |
65 |
125 |
14 |
125 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.8 |
0.8 |
1.2 |
|
20 |
105 |
75 |
135 |
20 |
130 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.9 |
0.9 |
1.6 |
|
25 |
115 |
85 |
145 |
20 |
145 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
1.0 |
1.0 |
1.8 |
|
32 |
135 |
100 |
200 |
20 |
170 |
4 |
18 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.3 |
0.3 |
2.4 |
|
40 |
145 |
110 |
180 |
20 |
190 |
4 |
18 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.8 |
1.8 |
3 |
|
50 |
200 |
125 |
210 |
18 |
215 |
4 |
18 |
0.6 |
0.6 |
0.4 |
100 |
90 |
120 |
2.5 |
2.6 |
3.9 |
|
65 |
180 |
145 |
250 |
22 |
280 |
4 |
18 |
0.6 |
0.6 |
0.4 |
100 |
90 |
120 |
5 |
5.1 |
7.8 |
|
80 |
195 |
200 |
300 |
25 |
300 |
4 |
18 |
0.6 |
0.6 |
0.3 |
100 |
90 |
120 |
6.1 |
6.2 |
8.9 |
|
100 |
215 |
180 |
350 |
25 |
340 |
8 |
18 |
0.6 |
0.6 |
0.3 |
100 |
90 |
120 |
9.7 |
9.9 |
15 |
|
125 |
245 |
210 |
400 |
30 |
420 |
8 |
18 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
13.5 |
13.8 |
21 |
|
150 |
280 |
240 |
460 |
30 |
480 |
8 |
23 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
25 |
25.5 |
37 |
|
200 |
335 |
295 |
570 |
35 |
625 |
8 |
23 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
36.5 |
37.2 |
56 |
河南基斯頓閥門有限公司主要生產銷售【塑料隔膜閥G41F-10S】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
