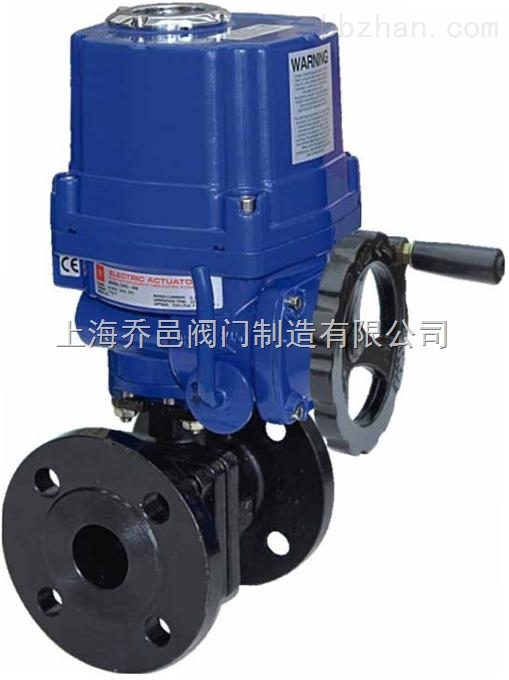

Q941F電動調節防爆球閥
一、FBQ941 電動調節防爆球閥 簡介：
電動調節防爆球閥Q941F是一種直角回轉結構的高級控制閥，電動調節球閥其由回轉型角行程電子式電動執行器和O型球閥結構組成，電動防爆球閥接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，電動調節防爆球閥可實現對工業管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。電動調節球閥尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動控制系統。
上海喬邑閥門制造有限公司
138-1727-3199 王經理
http://www.shqyv.com/
二、FBQ941 電動調節防爆球閥 特點：
1、流體阻力小，是所有閥門類中流體阻力zui小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2、全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
3、球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
4、電機采用SPG鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。
5、手動結構不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
三、 FBQ941 電動調節防爆球閥 零件材料：
|
材料\材料代號 |
C |
P |
R |
|
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
球體 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
密封圈 |
增強聚四氟乙烯 對位聚苯 硬質合金鋼 |
|||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸堿類 |
醋酸類 |
|
適用溫度 |
-28℃ - 500℃ |
|||
四、 FBQ941 電動調節防爆球閥 技術參數：
|
公稱通徑D（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
|
|
公稱壓力PN（MPa） |
1.6、2.5、4.0、6.4 |
||||||||||||
|
流量特性 |
近似等百分比（參見典型曲線圖）、直線性、快開特性 |
||||||||||||
|
閥板轉角（度） |
0°～90° |
||||||||||||
|
允許泄漏量等級 |
軟密封：零泄露 硬密封：≤10--5額定流量系數 |
||||||||||||
|
執行器型號 |
HL、3810R、PSQ HQ或QB型 |
||||||||||||
|
作用形式 |
開關型、智能調節型、（隔爆型） |
||||||||||||
|
電源電壓 |
AC220V 50Hz或AC380V 50Hz |
||||||||||||
|
調節型 |
輸入信號 |
0～10mA、4～10mA 、1-5VDC |
|||||||||||
|
輸入信號 |
0～10mA、4～10mA 、1-5VDC |
||||||||||||
|
基本誤差 |
≤±1.5% |
||||||||||||
|
回差 |
≤1.5% |
||||||||||||
|
死區 |
≤0.3% |
||||||||||||
|
可調節比 |
250:1 |
300:1 |
|||||||||||
|
開關型 |
電源電壓 |
AC220V/AC380V/AC110V |
|||||||||||
|
反饋信號 |
有源觸點信號、無源觸點信號（可選） |
||||||||||||
五、 FBQ941 電動調節防爆球閥 連接尺寸：
PN4.0-6.3MPa法蘭形式
|
公稱通徑 |
尺寸 |
|||||||
|
對夾式 |
法蘭式 |
|||||||
|
D |
L |
L1 |
D |
D1 |
D2 |
L |
Z-D |
|
|
25 |
64 |
50 |
25 |
115 |
85 |
65 |
102 |
4-14 |
|
40 |
82 |
60 |
25 |
135 |
110 |
85 |
114 |
4-18 |
|
50 |
100 |
75 |
32 |
145 |
125 |
100 |
124 |
4-18 |
|
65 |
120 |
85 |
38 |
160 |
145 |
120 |
145 |
4-18 |
|
80 |
131 |
100 |
45 |
180 |
160 |
135 |
165 |
8-18 |
|
100 |
158 |
115 |
50 |
195 |
180 |
155 |
194 |
8-18 |
|
125 |
180 |
135 |
55 |
215 |
210 |
185 |
213 |
8-18 |
|
150 |
216 |
160 |
65 |
245 |
240 |
210 |
229 |
8-23 |
|
200 |
268 |
20O |
80 |
280 |
295 |
265 |
243 |
12-23 |
