上海喬邑閥門制造有限公司是【氣動薄膜雙座調節閥ZMAP/ZMAN】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量*、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品詳細介紹：
【用 途】

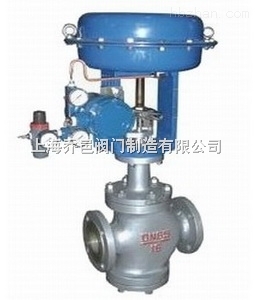

氣動薄膜雙座調節閥ZMAP/ZMAN采用雙號導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等保持在給定值。特別適用于壓差較大，允許泄漏也較大，可以工作于介質不是很清潔的場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、25、40、64；閥體口徑范圍DN25～400。適用流體溫度在-250℃～+560℃范圍內，分多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比，多種規格可供選擇。
上海喬邑閥門制造有限公司
138-1727-3199 王經理
http://www.shqyv.com/
【結構特點】
閥體、閥蓋：ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜 蓋：A3
波 紋 膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
軟密封閥芯：增強聚四氟乙烯
【技術參數】
|
公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
|
額定流量系數Kv |
單座 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1100 |
|
|
雙座 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2700 |
|
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
膜片有效面積Ae（cm2） |
280 |
400 |
600 |
1000 |
1600 |
|||||||||
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
|||||||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||||
|
固有可調比R |
50：1 |
|||||||||||||
|
信號范圍Pr（KPa） |
20～200、40～200、20～60、60～100、80～240 |
|||||||||||||
|
氣源壓力Ps（MPa） |
0.14～0.4 |
|||||||||||||
|
允許泄漏量 |
Ⅳ級（單座）、Ⅲ級（雙座） |
|||||||||||||
|
工作溫度t（℃） |
常溫型 |
-20～200、-40～250、-60～250 |
||||||||||||
|
散熱型 |
-40～450、-60～450 |
|||||||||||||
|
高溫型 |
450～650 |
|||||||||||||
|
低溫型 |
-60～-100、-100～-200、-200～-250 |
|||||||||||||
上海喬邑閥門為您提供專業的【氣動薄膜雙座調節閥ZMAP/ZMAN】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
